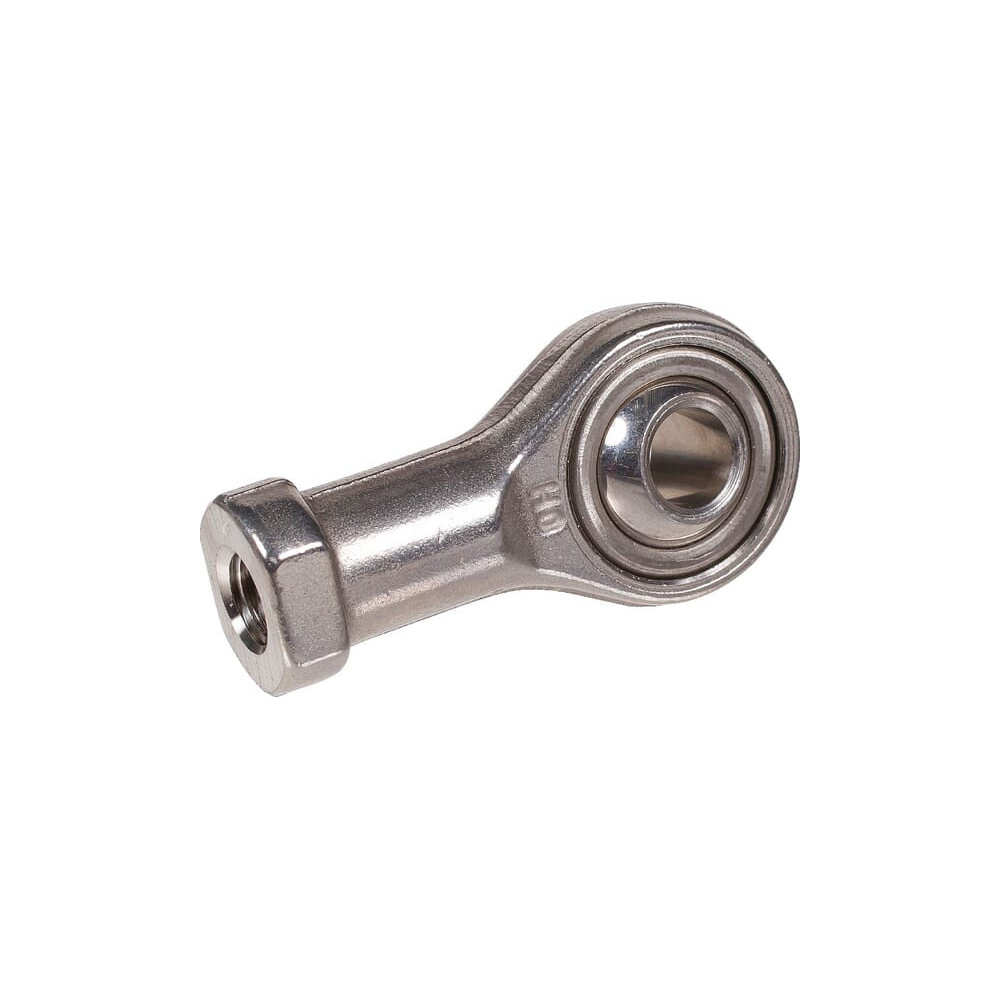

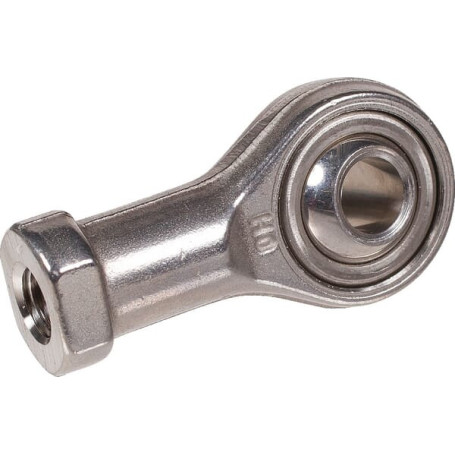

Embout de bielle - Ref: GIKSR8PSINA

Référence : DA74109

En Stock

Envoyer à un ami

Envoyer à un ami

Embout de bielle - Ref: GIKSR8PSINA

Destinataire :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

OU Annuler
Imprimer

Fiche technique

Longueur (mm)	12
Type	Rotules
Diamètre extérieur (mm)	19
Catégorie	Roulements articulées et rotules
Diamètre intérieur	8

En savoir plus

Description détaillée: Rotules INA, série GIKPR.. PW
Convient pour le numéro d'origine: GIKSR8-PS
d3 - Fil: M8
Traîtement de surface: Zingué(e)
Type: Filet femelle
Référence d’origine: GIKSR8-PS
d - Diamètre intérieur: 8mm
Fil: DroiteBSP
l3 - Longueur du fil: 12mm
D - Diamètre extérieur, roulement: 19mm
B - Hauteur, bague intérieure: 12mm
d1 - Diamètre extérieur, bague intérieure: 10.3mm
d2 - Largeur: 25mm
h1 - Distance entre base et arbre central: 36mm
l4 - Longueur: 48.5mm
d3 - Fil: M8mm
W - W: 14mm
C1 - Hauteur, boîtier: 9mm
d4 - Diamètre D4: 12.5mm
l5 - Longueur L5: 5mm
dK - dk: 15.8mm
l7 - Longueur L7: 12mm
ß - ß: 13°
Raccord Ø: 16mm
Charges de base dyn. C: 12900N
Référence: GIKSR8PSINA
EAN : 4012802544701
