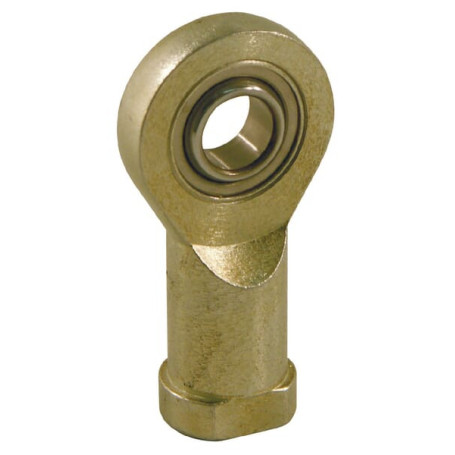

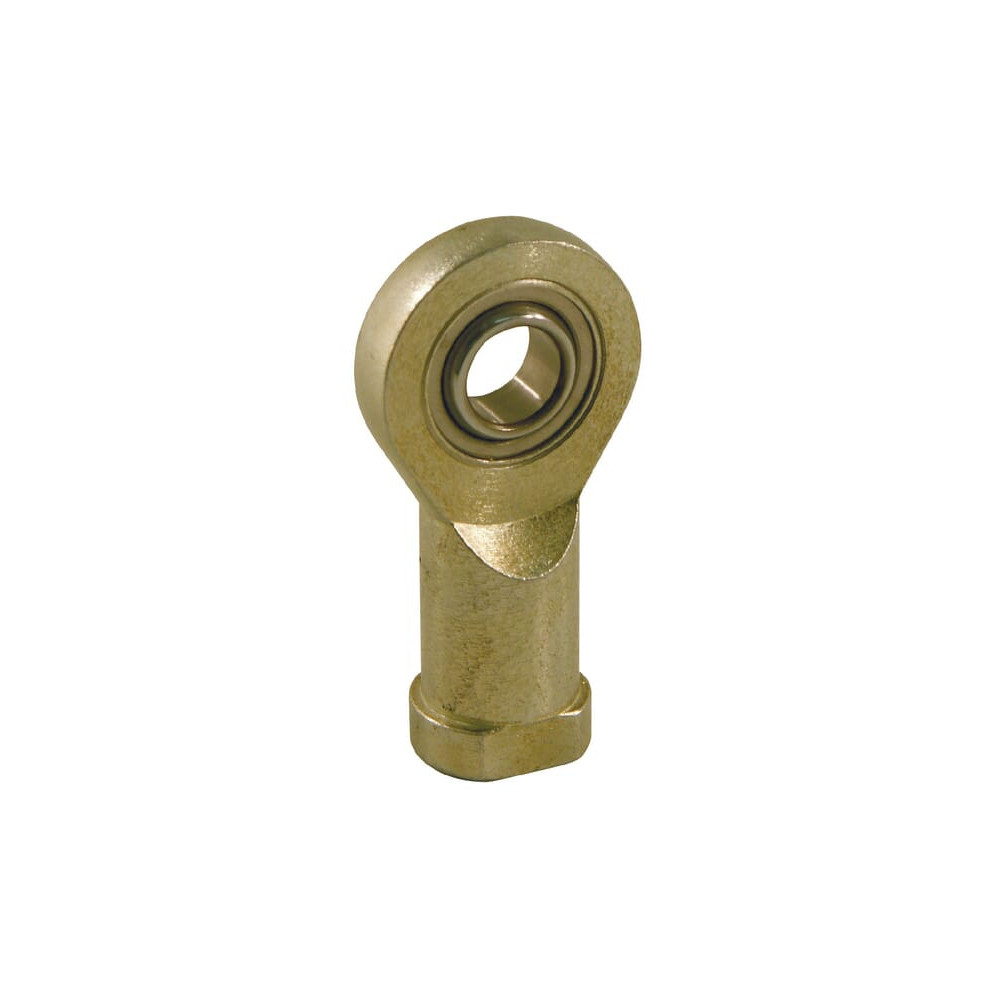

Tête de rotule - Ref: GIR15DO

Référence : DA74106

En Stock

Envoyer à un ami

Envoyer à un ami

Tête de rotule - Ref: GIR15DO

Destinataire :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

OU Annuler
Imprimer

Fiche technique

Longueur (mm)	12
Type	Rotules
Diamètre extérieur (mm)	26
Catégorie	Roulements articulées et rotules

En savoir plus

Domaine d'application:

Machines agricoles
Cylindres
Points d'articulation
Suspensions

Caractéristiques:

Nécessite un entretien.
Liaison glissière acier / acier

d - Diamètre des trous: 15 mm
B - Longueur des perçages: 12 mm
D - Diamètre extérieur du roulement: 26 mm
D1 - Diamètre extérieur de bague intérieure: 18,4 mm
ß - Angle du bord: 8 °
W - Diamètre extérieur de la base: 22 mm
L5 - Hauteur de la base: 8 mm
L7 - Distance entre l'arbre et le centre: 20 mm
D4 - Diamètre de l'arbre: 21 mm
D3 - Diamètre de filetage: M14
Pas de vis: 2.00 mm
Sens de filetage: Droite
L3 - Longueur de filetage: 30 mm
H1 - Distance entre le centre du perçage et le fond: 61 mm
C1 - Largeur de la tête (longueur du trou): 10 mm
L4 - Hauteur totale: 81 mm
Traitement de surface: Zingué
Traîtement de surface: Zingué(e)
Fil: Droite BSP
Type: Filet femelle
Référence: GIR15DO
EAN : 8052461091136
