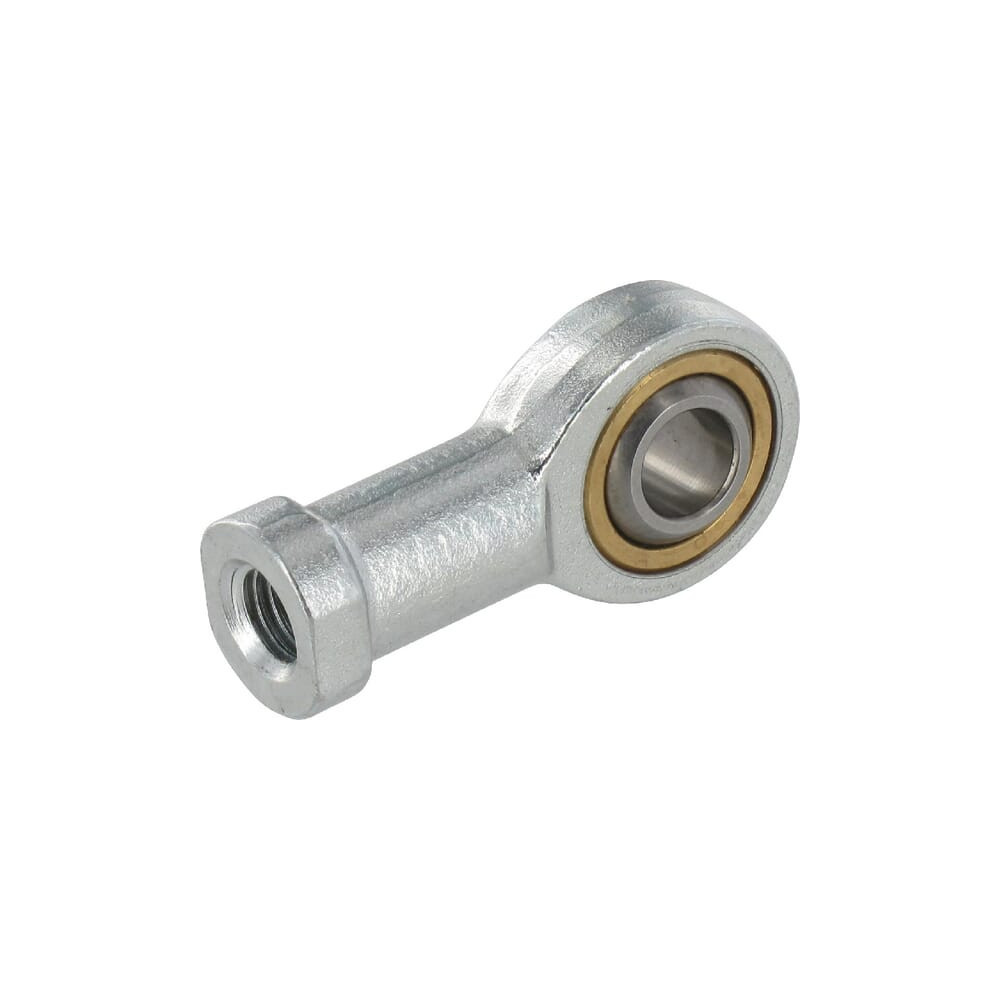

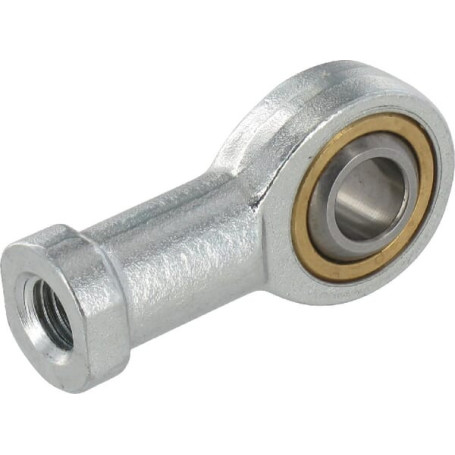

Embout de bielle - Ref: GIKR8PWAINA

Référence : DA74011

En Stock

Envoyer à un ami

Envoyer à un ami

Embout de bielle - Ref: GIKR8PWAINA

Destinataire :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

OU Annuler
Imprimer

Fiche technique

Longueur (mm)	16
Type	Rotules
Diamètre extérieur (mm)	19
Catégorie	Roulements articulées et rotules
Diamètre intérieur	8

En savoir plus

Convient pour le numéro d'origine: GIKR8-PW-A
Fil: M8
Traîtement de surface: Zingué(e)
Type: Filet femelle
Référence d’origine: GIKR8-PW-A
d - Diamètre intérieur: 8 mm
Fil: Droite BSP
l3 - Longueur du fil: 16 mm
D - Diamètre extérieur, roulement: 19 mm
B - Hauteur, bague intérieure: 12 mm
d5 - Ø extérieur: 24.00 mm
d1 - Diamètre extérieur, bague intérieure: 10.3 mm
d2 - Largeur: 22 mm
h1 - Distance entre base et arbre central: 36 mm
l4 - Longueur: 48 mm
d3 - Fil: M8 mm
W - W: 14 mm
C1 - Hauteur, boîtier: 9 mm
D4 - Diamètre D4: 12.5 mm
L5 - Longueur L5: 5 mm
dK - dk: 15.88 mm
L7 - Longueur L7: 13 mm
Raccord Ø: 16 mm
Diamètre interne: 8.00 mm
Charges de base dyn. C: 12900 N
Référence: GIKR8PWAINA
EAN : 4012802526219
