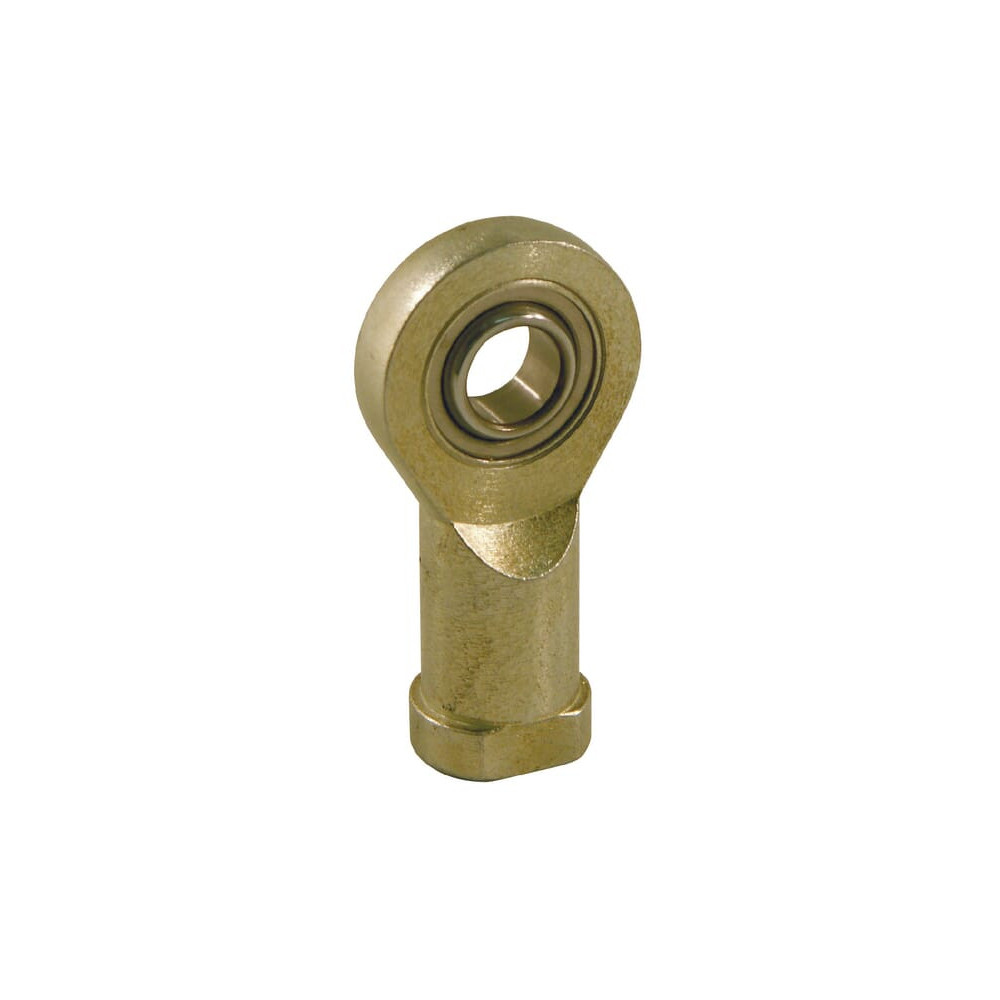

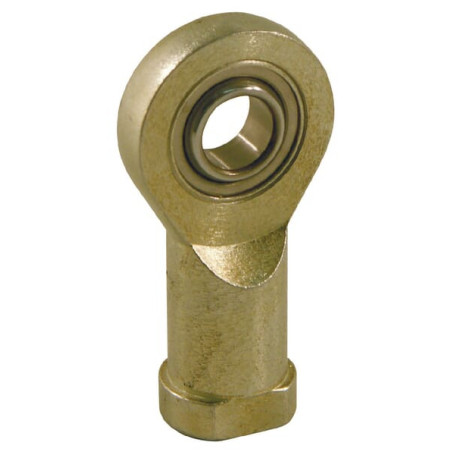

Tête de rotule - Ref: GIR20DO

Référence : DA73991

En Stock

Envoyer à un ami

Envoyer à un ami

Tête de rotule - Ref: GIR20DO

Destinataire :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

OU Annuler
Imprimer

Fiche technique

Longueur (mm)	16
Type	Rotules
Diamètre extérieur (mm)	35
Catégorie	Roulements articulées et rotules

En savoir plus

Domaine d'application:

Machines agricoles
Cylindres
Points d'articulation
Suspensions

Caractéristiques:

Nécessite un entretien.
Liaison glissière acier / acier

d - Diamètre des trous: 20mm
B - Longueur des perçages: 16mm
D - Diamètre extérieur du roulement: 35mm
D1 - Diamètre extérieur de bague intérieure: 24,1mm
ß - Angle du bord: 9°
W - Diamètre extérieur de la base: 32mm
L5 - Hauteur de la base: 10mm
L7 - Distance entre l'arbre et le centre: 27mm
D4 - Diamètre de l'arbre: 27,5mm
D3 - Diamètre de filetage: M20
Pas de vis: 1.50mm
Sens de filetage: Droite
L3 - Longueur de filetage: 40mm
H1 - Distance entre le centre du perçage et le fond: 77mm
C1 - Largeur de la tête (longueur du trou): 13mm
L4 - Hauteur totale: 103,5mm
Traitement de surface: Zingué
Traîtement de surface: Zingué(e)
Fil: DroiteBSP
Type: Filet femelle
Référence: GIR20DO
EAN : 8052461091150
