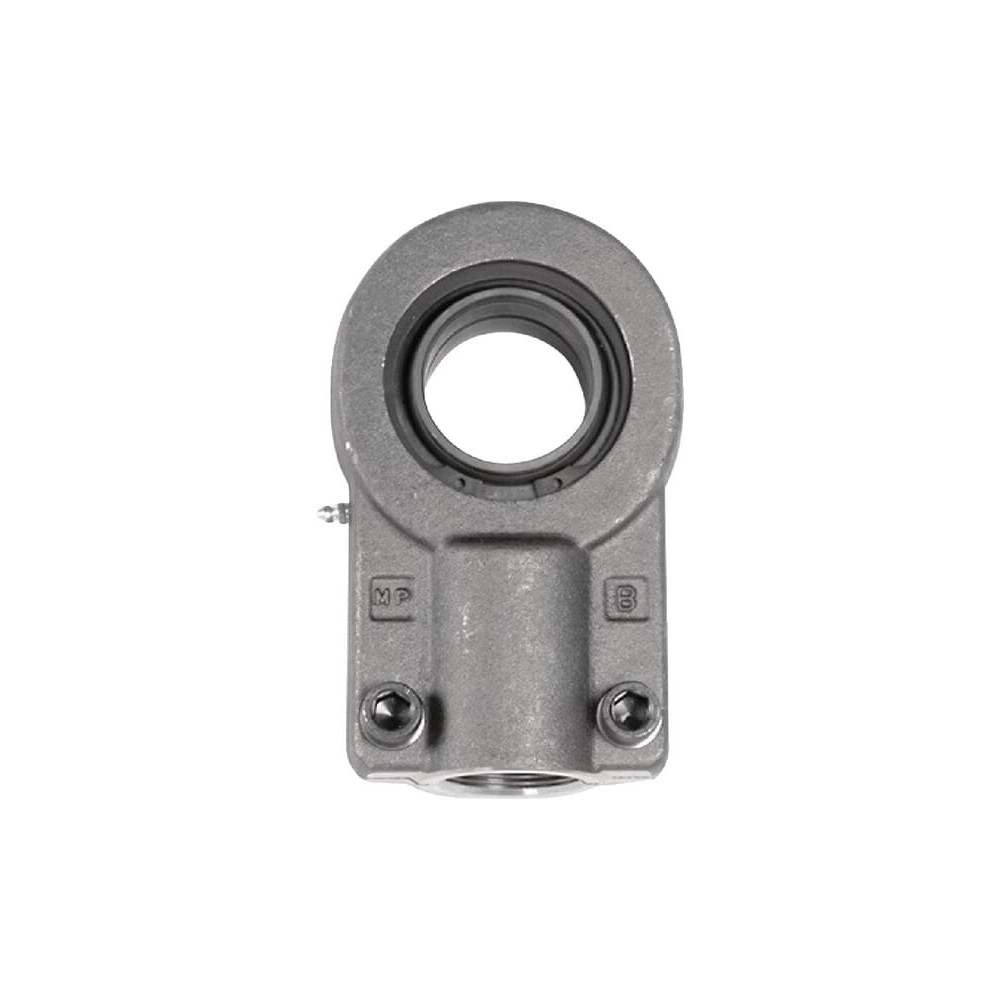

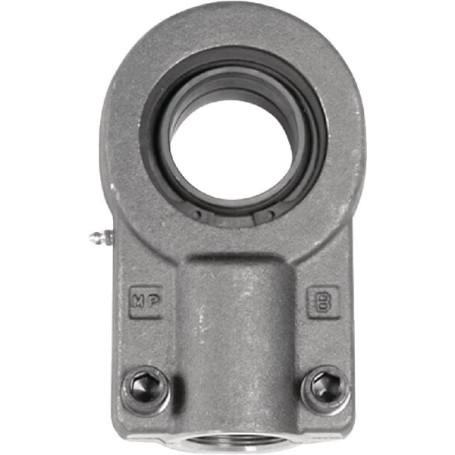

Tête de rotule - Ref: GIHNRK16LO

Référence : DA73946

En Stock

Envoyer à un ami

Envoyer à un ami

Tête de rotule - Ref: GIHNRK16LO

Destinataire :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

OU Annuler
Imprimer

Fiche technique

Longueur (mm)	18
Type	Rotules
Diamètre extérieur (mm)	28
Catégorie	Roulements articulées et rotules
Diamètre intérieur	16

En savoir plus

Domaine d'application:

Machines agricoles
Cylindres
Points d'articulation
Suspensions

Caractéristiques:

Nécessite un entretien.
Liaison glissière acier / acier
À fixer avec 2 vis DIN912-10.9
Filetage fin pour cylindre standard

Fil: M14x1.5
Fil: Droite BSP
D3 - Fil: M14 x 1.5 mm
Type: Filet femelle
Diamètre: 5.000 mm
d - Diamètre intérieur: 16 mm
L7 - Longueur L7: 18 mm
D - Diamètre extérieur, roulement: 28 mm
B - Hauteur, bague intérieure: 16 mm
D1 - Diamètre extérieur, bague intérieure: 20 mm
D2 - Largeur: 40 mm
H1 - Distance entre base et arbre central: 44 mm
L3 - Longueur du fil: 19 mm
L4 - Longueur: 64 mm
C1 - Hauteur, boîtier: 13 mm
D4 - Hauteur, base: 21 mm
D5 - Largeur, base: 40 mm
ß - ß: 4 °
Sens de filetage: Droite
Référence: GIHNRK16LO
EAN : 8052461090719
