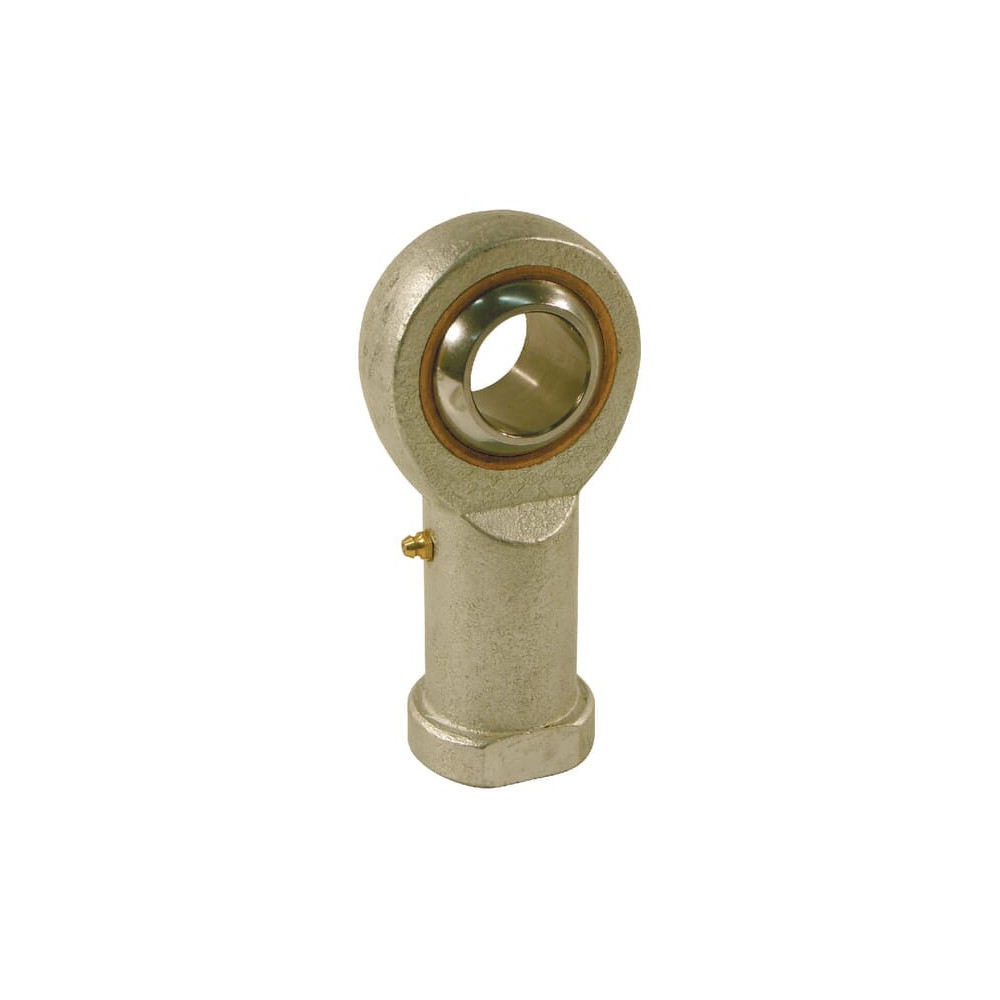

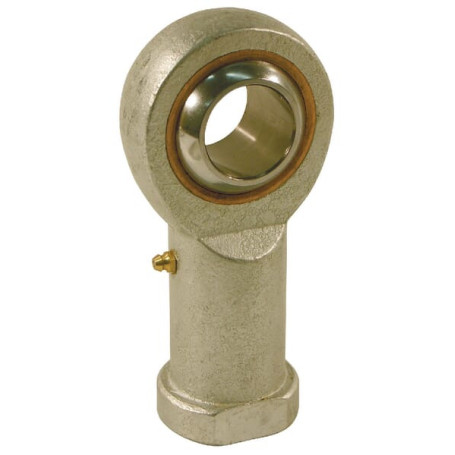

Tête de rotule - Ref: GIKR16PB

Référence : DA73789

En Stock

Envoyer à un ami

Envoyer à un ami

Tête de rotule - Ref: GIKR16PB

Destinataire :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

OU Annuler
Imprimer

Fiche technique

Longueur (mm)	21
Type	Rotules
Diamètre extérieur (mm)	30
Catégorie	Roulements articulées et rotules

En savoir plus

Domaine d'application:

Machines agricoles
Cylindres
Points d'articulation
Suspensions

Caractéristiques:

Nécessite un entretien.
Liaison glissière acier / bronze

d - Diamètre des trous: 16 mm
B - Longueur des perçages: 21 mm
d5 - Diamètre extérieur du roulement: 30 mm
d1 - Diamètre extérieur de bague intérieure: 19,3 mm
dK - Diamètre extérieure de la balle: 28,6 mm
ß - Angle du bord: 15 °
W - Diamètre extérieur de la base: 22 mm
l5 - Hauteur de la base: 8 mm
Distance entre l'arbre et le centre: 23 mm
d4 - Diamètre de l'arbre: 22 mm
d3 - Diamètre de filetage: M16
Pas de vis: 2.00 mm
Sens de filetage: Droite
l3 - Longueur de filetage: 33 mm
h1 - Distance entre le centre du perçage et le fond: 64 mm
C1 - Largeur de la tête (longueur du trou): 15 mm
l4 - Hauteur totale: 83 mm
Traitement de surface: Zingué
Traîtement de surface: Zingué(e)
Fil: Droite BSP
Type: Filet femelle
Référence: GIKR16PB
EAN : 8052461091716
