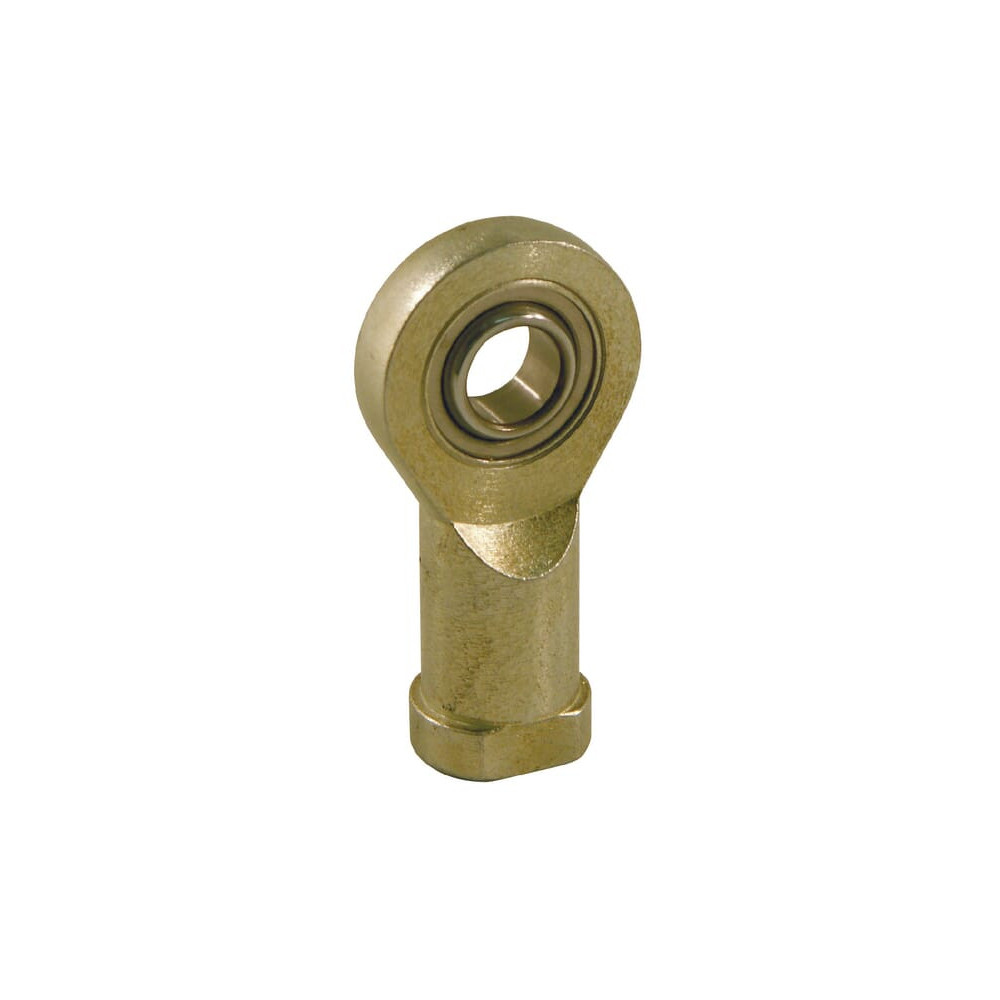

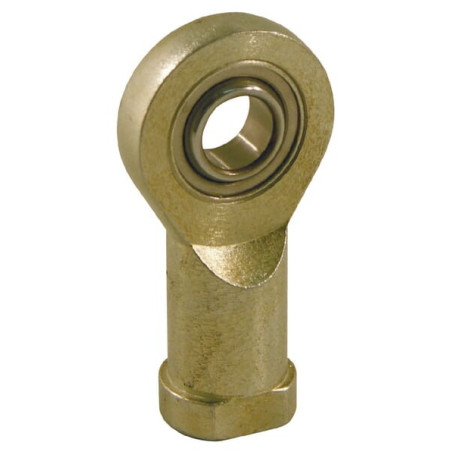

Tête de rotule - Ref: GIR30UK

Référence : DA73764

En Stock

Envoyer à un ami

Envoyer à un ami

Tête de rotule - Ref: GIR30UK

Destinataire :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

OU Annuler
Imprimer

Fiche technique

Longueur (mm)	22
Type	Rotules
Diamètre extérieur (mm)	47
Catégorie	Roulements articulées et rotules

En savoir plus

Domaine d'application:

Machines agricoles
Cylindres
Points d'articulation
Suspensions

Caractéristiques:

Sans entretien.
Liaison glissière chrome dur / PTFE

d - Diamètre des trous: 30mm
B - Longueur des perçages: 22mm
D - Diamètre extérieur du roulement: 47mm
D1 - Diamètre extérieur de bague intérieure: 34,2mm
ß - Angle du bord: 6°
W - Diamètre extérieur de la base: 41mm
L5 - Hauteur de la base: 15mm
L7 - Distance entre l'arbre et le centre: 37mm
D4 - Diamètre de l'arbre: 40mm
D3 - Diamètre de filetage: M30
Pas de vis: 2.00mm
Sens de filetage: Droite
L3 - Longueur de filetage: 56mm
H1 - Distance entre le centre du perçage et le fond: 110mm
C1 - Largeur de la tête (longueur du trou): 19mm
L4 - Hauteur totale: 146,5mm
Traitement de surface: Zingué
Traîtement de surface: Zingué(e)
Fil: DroiteBSP
Type: Filet femelle
Référence: GIR30UK
EAN : 8052461091433
