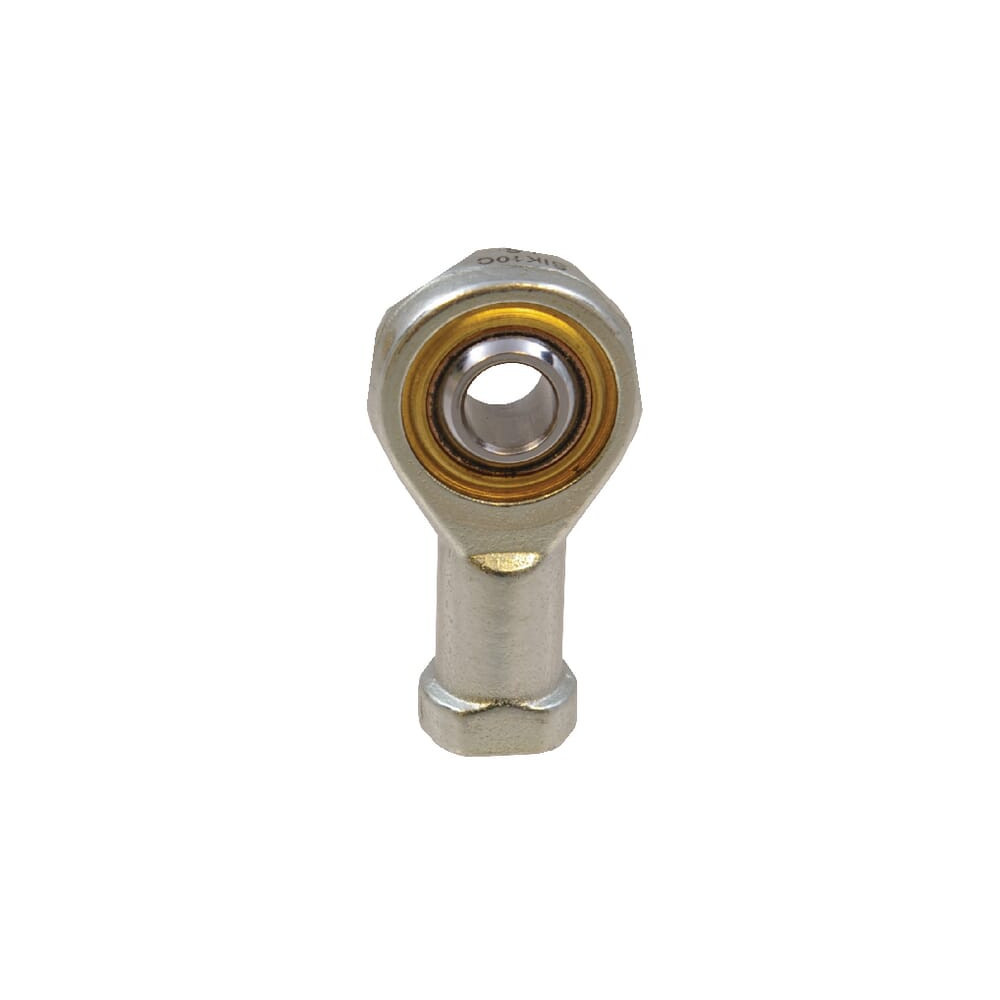

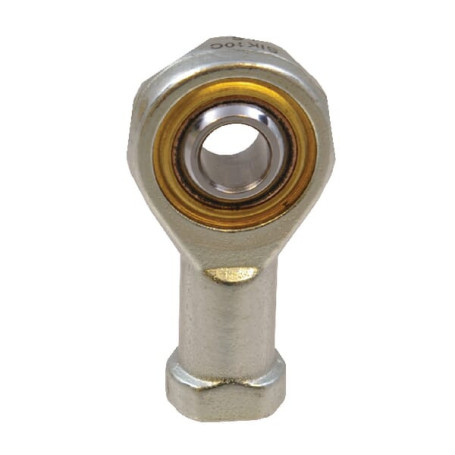

Tête de rotule - Ref: GIKPR16PW

DA73727

delivery_truck_iconEn Stock

20,95 € HT

Fiche technique

Longueur (mm) 24
Type Rotules
Diamètre extérieur (mm) 32
Catégorie Roulements articulées et rotules
Diamètre intérieur 16

En savoir plus

Domaine d'application:
  • Machines agricoles
  • Cylindres
  • Points d'articulation
  • Suspensions

Caractéristiques:
  • Sans entretien.
  • Liaison glissière chrome dur / PTFE
  • Filetage fin pour cylindre standard

Fil: Right
Fil: M16x1.5
Traîtement de surface: Zingué(e)
Type: Filet femelle
d - Diamètre intérieur: 16mm
Fil: DroiteBSP
l3 - Longueur du fil: 24mm
D - Diamètre extérieur, roulement: 32mm
B - Hauteur, bague intérieure: 21mm
d5 - Ø extérieur: 27mm
d1 - Diamètre extérieur, bague intérieure: 19.3mm
d2 - Largeur: 42mm
h1 - Distance entre base et arbre central: 64mm
l4 - Longueur: 83mm
d3 - Fil: M16x1.5mm
W - W: 24mm
C1 - Hauteur, boîtier: 15,5mm
D4 - Diamètre D4: 22mm
L5 - Longueur L5: 8mm
dK - dk: 28.575mm
L7 - Longueur L7: 23mm
ß - ß: 14°
Sens de filetage: Droite
Référence: GIKPR16PW
EAN : 8052461091914
