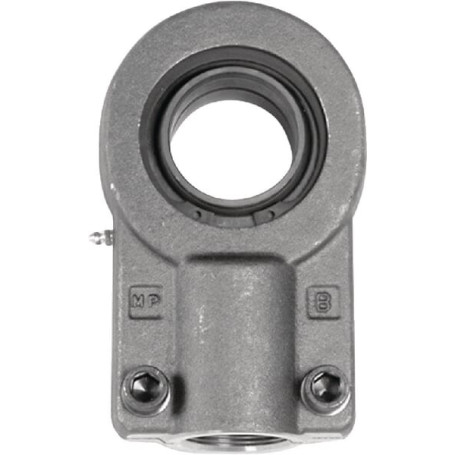

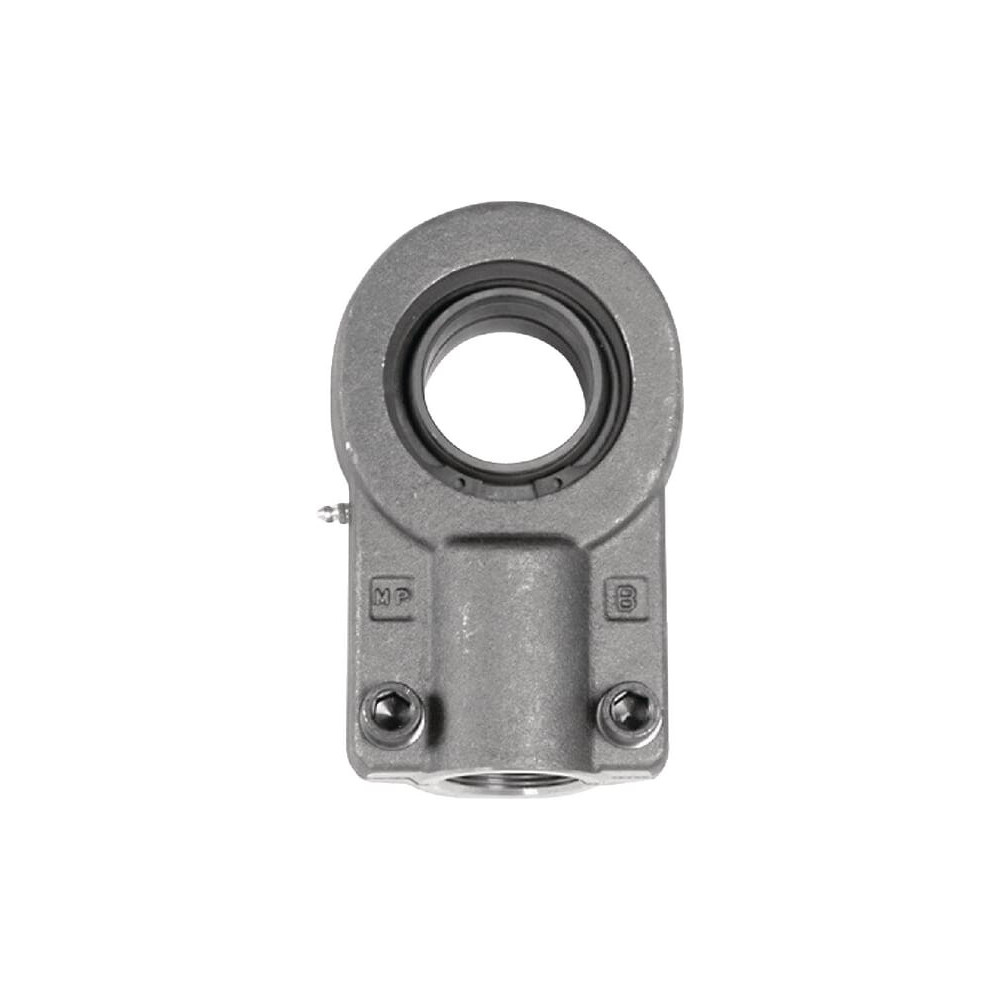

Tête de rotule - Ref: GIHNK25LO

Référence : DA73619

En Stock

Envoyer à un ami

Envoyer à un ami

Tête de rotule - Ref: GIHNK25LO

Destinataire :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

OU Annuler
Imprimer

Fiche technique

Longueur (mm)	27
Type	Rotules
Diamètre extérieur (mm)	42
Catégorie	Roulements articulées et rotules
Diamètre intérieur	25

En savoir plus

Domaine d'application:

Machines agricoles
Cylindres
Points d'articulation
Suspensions

Caractéristiques:

Nécessite un entretien.
Liaison glissière acier / acier
À fixer avec 2 vis DIN912-10.9
Filetage fin pour cylindre standard

B: 4°
C1: 21mm
D1: 30.5mm
D2: 58mm
D: 42mm
Diamètre de trou: 25mm
Fil: M20x1.5
Fil: DroiteBSP
Type: Filet femelle
Diamètre: 5.000mm
d - Diamètre intérieur: 25mm
L7 - Longueur L7: 27mm
D - Diamètre extérieur, roulement: 42mm
B - Hauteur, bague intérieure: 25mm
D1 - Diamètre extérieur, bague intérieure: 30.5mm
D2 - Largeur: 58mm
H1 - Distance entre base et arbre central: 65mm
L3 - Longueur du fil: 29mm
L4 - Longueur: 96mm
C1 - Hauteur, boîtier: 22mm
D4 - Hauteur, base: 30mm
D5 - Largeur, base: 54mm
ß - ß: 4°
Référence: GIHNK25LO
EAN : 8052461090733
