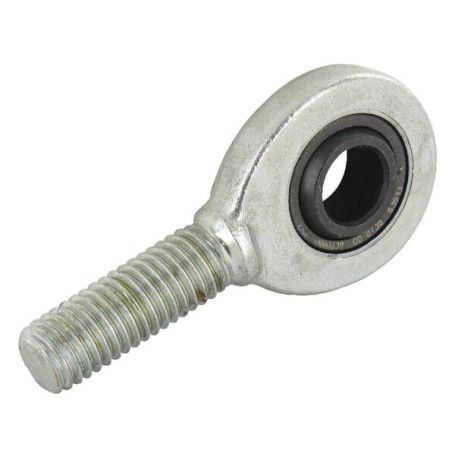

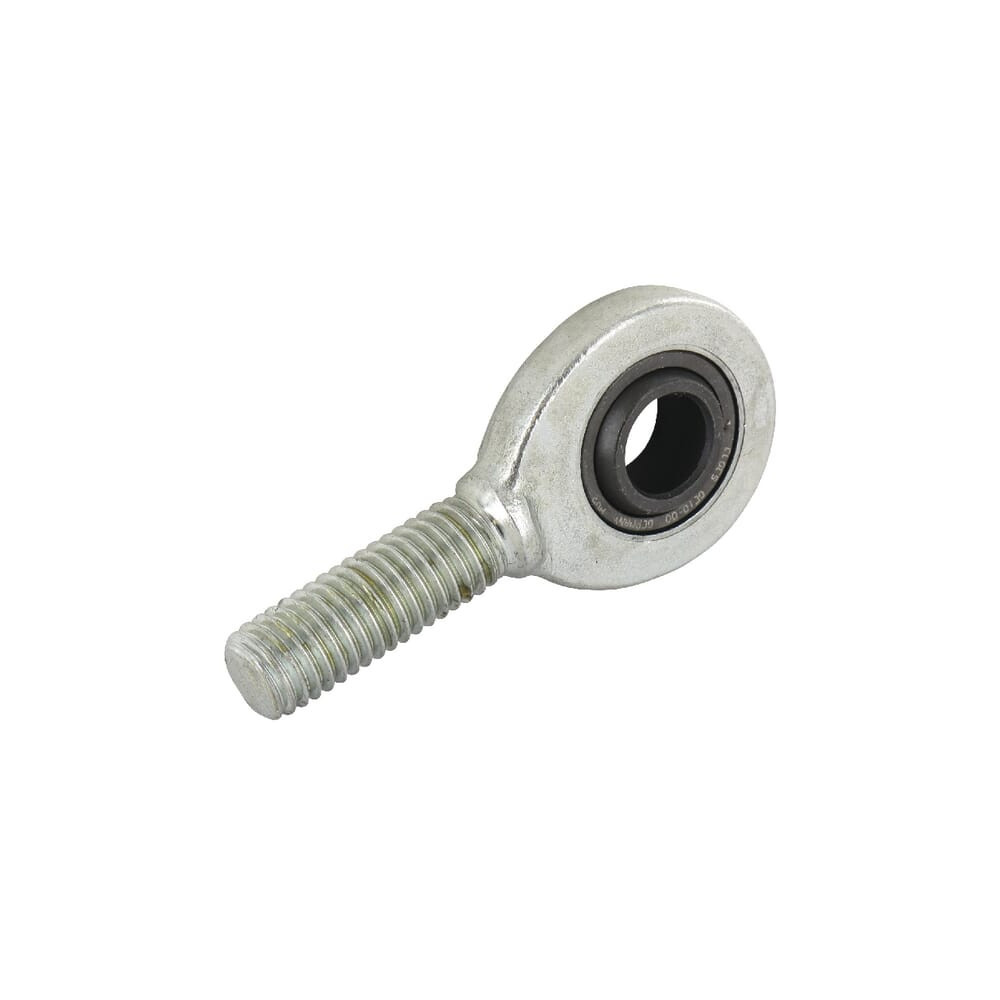

Embout de bielle - Ref: GAR12DOINA

Référence : DA73614

En Stock

Envoyer à un ami

Envoyer à un ami

Embout de bielle - Ref: GAR12DOINA

Destinataire :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

OU Annuler
Imprimer

Fiche technique

Longueur (mm)	28
Type	Rotules
Diamètre extérieur (mm)	22
Catégorie	Roulements articulées et rotules
Diamètre intérieur	12

En savoir plus

Informations techniques: Embouts à rotules avec entretien,constitués d'un embout et une rotule ,selon DIN serie de dimension E forme A ISO 6126 embout avec filtage mâle à droite
Convient pour le numéro d'origine: GAR12-DO
Traîtement de surface: Zingué(e)
Type: File male
Référence d’origine: GAR12-DO
d - Diamètre intérieur: 12mm
Fil: DroiteBSP
l1 - Longueur du fil: 28mm
D - Diamètre extérieur, roulement: 22mm
B - Hauteur, bague intérieure: 10mm
Ø extérieur: 34.00mm
d1 - Diamètre extérieur, bague intérieure: 14.9mm
d2 - Largeur: 34mm
h - Distance entre base et arbre central: 54mm
l2 - Longueur: 71mm
d3 - Filetage mâle: M12mm
C1 - Hauteur, boîtier: 8mm
dK - dk: 18mm
l7 - Longueur L7: 18mm
ß - ß: 11°
Indices dyn. Cr: 10,8kN
Indices: 30,1kN
Diamètre interne: 12.00mm
Charges de base dyn. C: 10800N
Charges de base stat. Co: 30200N
Référence: GAR12DOINA
EAN : 4012802524925
