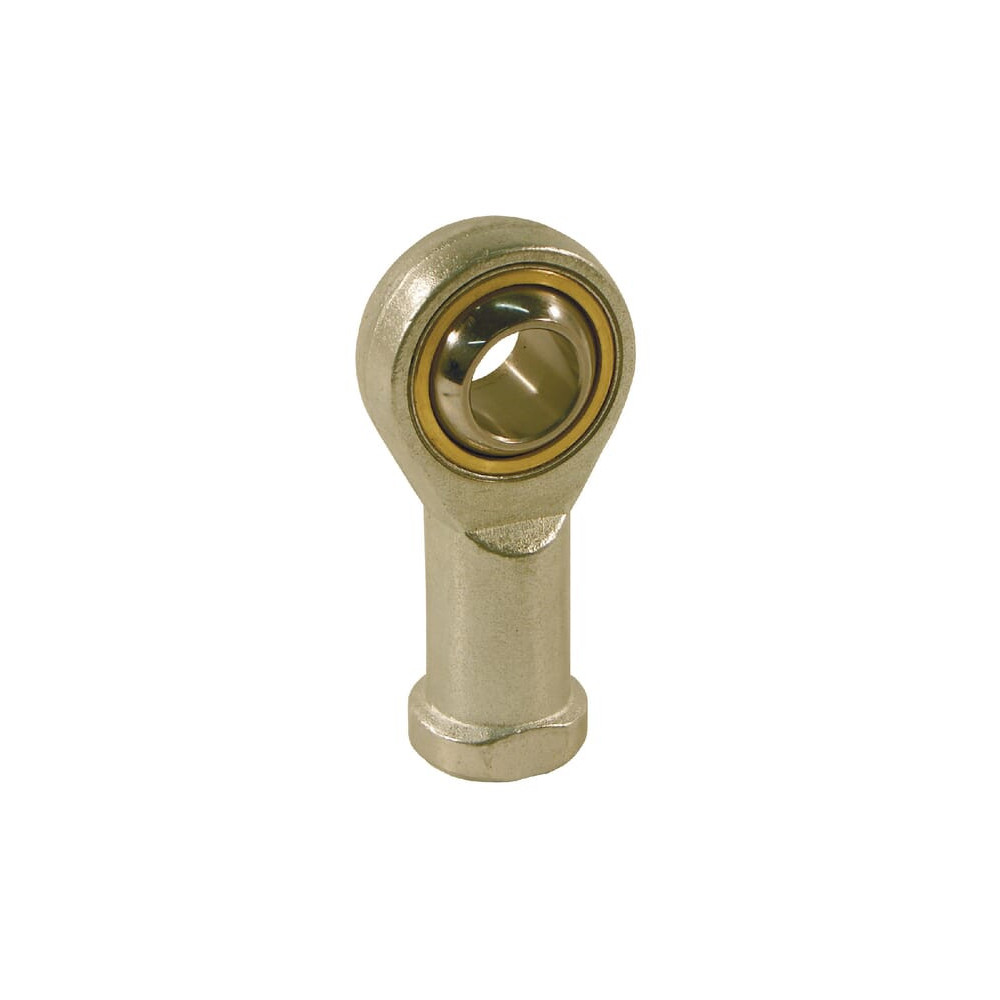

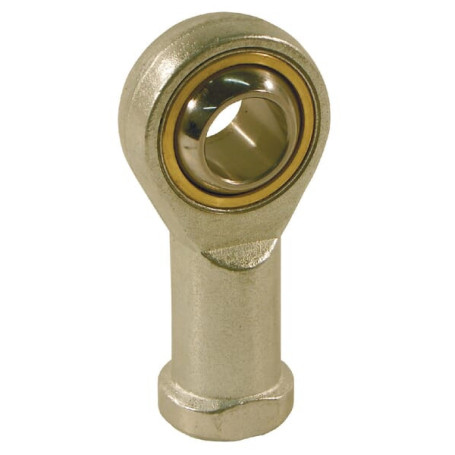

Tête de rotule - Ref: GIKR16PW

Référence : DA73612

En Stock

Envoyer à un ami

Envoyer à un ami

Tête de rotule - Ref: GIKR16PW

Destinataire :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

OU Annuler
Imprimer

Fiche technique

Longueur (mm)	28
Type	Rotules
Diamètre extérieur (mm)	32
Catégorie	Roulements articulées et rotules
Diamètre intérieur	16

En savoir plus

Domaine d'application:

Machines agricoles
Cylindres
Points d'articulation
Suspensions

Caractéristiques:

Sans entretien.
Liaison glissière chrome dur / PTFE

Fil: M16x2
Traîtement de surface: Zingué(e)
Type: Filet femelle
d - Diamètre intérieur: 16 mm
Fil: Droite BSP
l3 - Longueur du fil: 28 mm
D - Diamètre extérieur, roulement: 32 mm
B - Hauteur, bague intérieure: 21 mm
d5 - Ø extérieur: 28 mm
d1 - Diamètre extérieur, bague intérieure: 19.3 mm
d2 - Largeur: 42 mm
h1 - Distance entre base et arbre central: 64 mm
l4 - Longueur: 85 mm
W - W: 22 mm
C1 - Hauteur, boîtier: 15 mm
D4 - Diamètre D4: 22 mm
L5 - Longueur L5: 8 mm
dK - dk: 28.575 mm
L7 - Longueur L7: 23 mm
ÃŸ - ß: 14 °
Référence: GIKR16PW
EAN : 8052461091907
