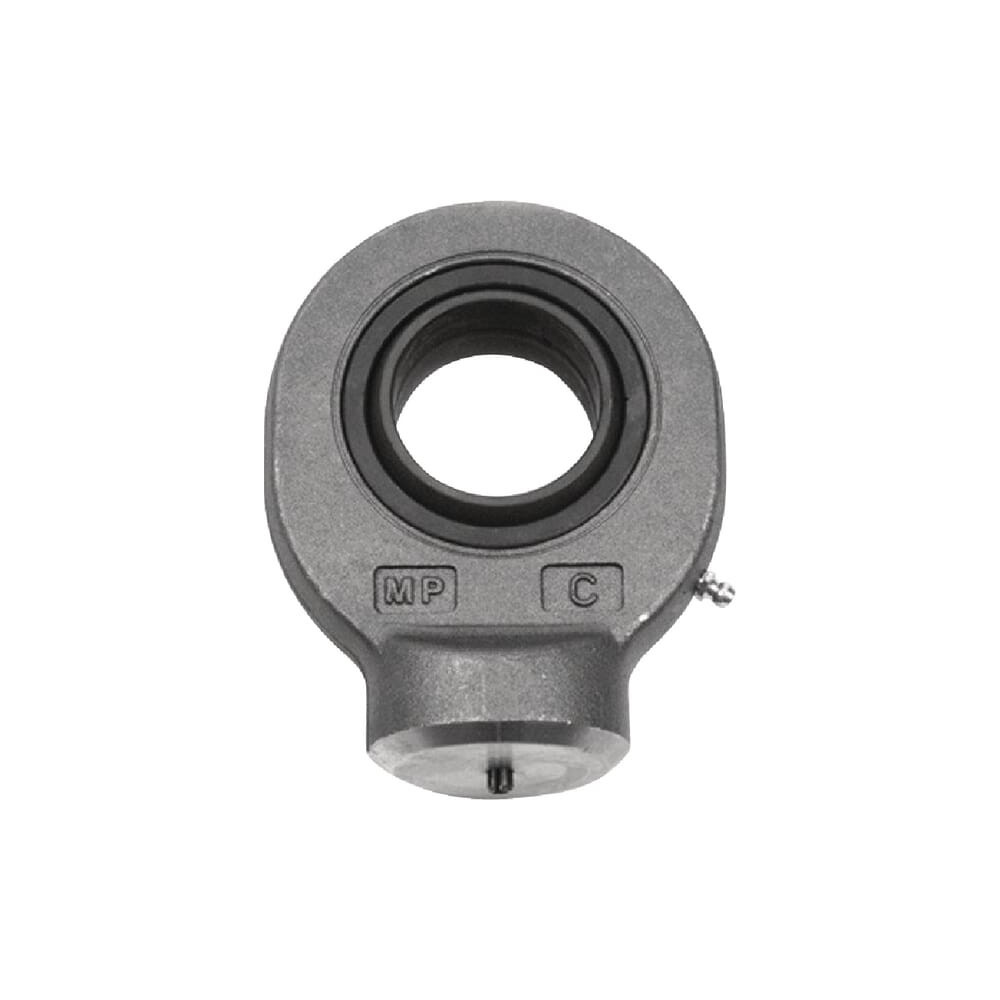

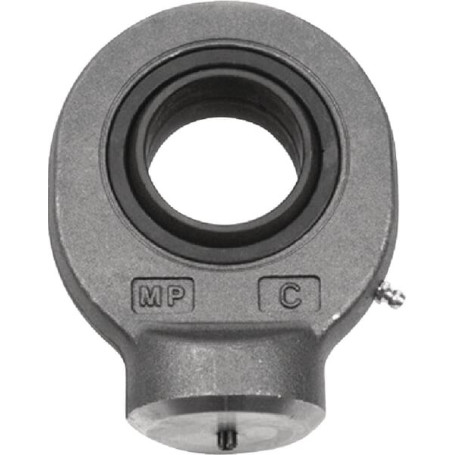

Rotule à souder - Ref: GK40DO

Référence : DA73604

En Stock

Imprimer

Fiche technique

Longueur (mm)	28
Type	Rotules
Diamètre extérieur (mm)	62
Catégorie	Roulements articulées et rotules

En savoir plus

Domaine d'application: vérin hydraulique
Caractéristiques:

Nécessite un entretien.
Embout à souder cylindrique
Pivot de centrage avec arête de soudure de 45° à l'extrémité
Liaison glissière acier / acier

d - Diamètre des trous: 40mm
B - Longueur des perçages: 28mm
D - Diamètre extérieur du roulement: 62mm
D1 - Diamètre extérieur de bague intérieure: 45mm
ß - Angle du bord: 7°
D7 - Diamètre de la tige centrale: 4mm
L7 - Distance entre l'arbre et le centre: 48mm
Diamètre de l'arbre: 52mm
H2 - Distance entre le centre du perçage et le fond: 69mm
Diamètre extérieur de tête: 92mm
C1 - Largeur de la tête (longueur du trou): 23mm
L6 - Hauteur totale: 115mm
Matériau: Acier forgé
Norme: Selon la norme DIN 648
Référence: GK40DO
EAN : 8052461090092
