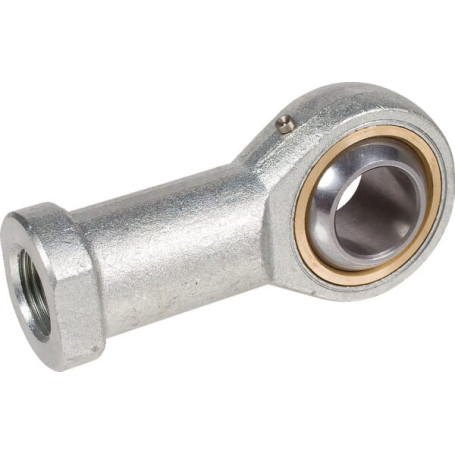

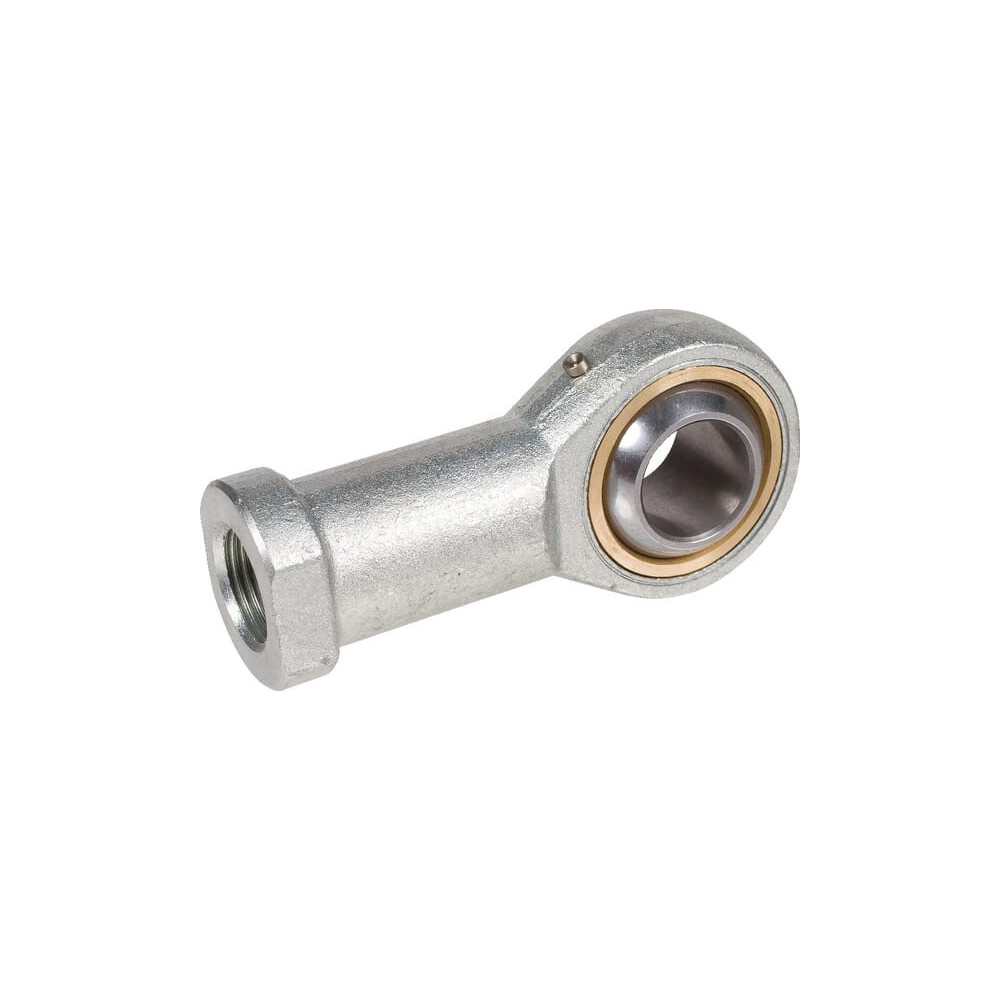

Embout de bielle - Ref: GIKR25PB

DA73457

delivery_truck_iconEn Stock

50,63 € HT

Fiche technique

Longueur (mm) 31
Type Rotules
Diamètre extérieur (mm) 47
Catégorie Roulements articulées et rotules

En savoir plus

Domaine d'application:
  • Machines agricoles
  • Cylindres
  • Points d'articulation
  • Suspensions

Caractéristiques:
  • Nécessite un entretien.
  • Liaison glissière acier / bronze

d - Diamètre des trous: 25mm
B - Longueur des perçages: 31mm
d5 - Diamètre extérieur du roulement: 47mm
d1 - Diamètre extérieur de bague intérieure: 29,5mm
dK - Diamètre extérieure de la balle: 42,9mm
ß - Angle du bord: 15°
W - Diamètre extérieur de la base: 36mm
l5 - Hauteur de la base: 12mm
Distance entre l'arbre et le centre: 32mm
d4 - Diamètre de l'arbre: 33,5mm
d3 - Diamètre de filetage: M24
Pas de vis: 2.00mm
Sens de filetage: Droite
l3 - Longueur de filetage: 42mm
h1 - Distance entre le centre du perçage et le fond: 94mm
C1 - Largeur de la tête (longueur du trou): 22mm
l4 - Hauteur totale: 124mm
Traitement de surface: Zingué
Traîtement de surface: Zingué(e)
Fil: DroiteBSP
Type: Filet femelle
Référence: GIKR25PB
EAN : 8052461091754
