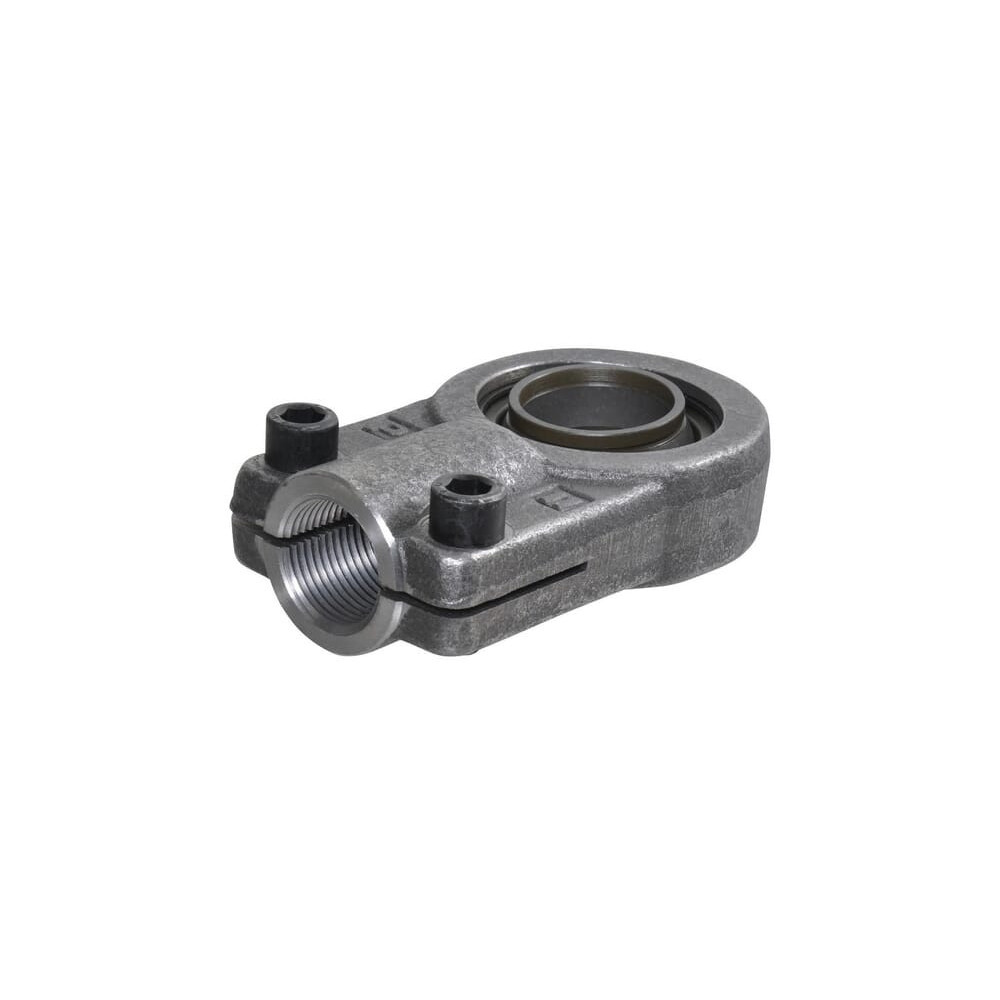

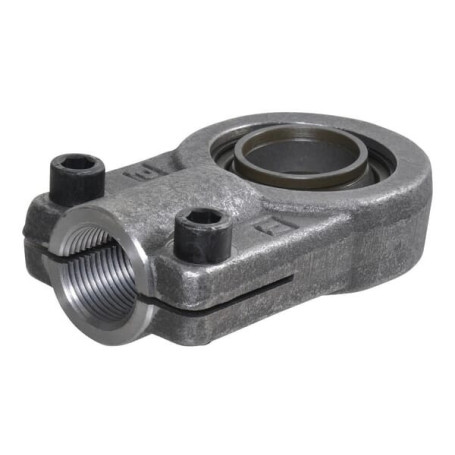

Tête de rotule - Ref: GIHNK32LO

Référence : DA73443

En Stock

Envoyer à un ami

Envoyer à un ami

Tête de rotule - Ref: GIHNK32LO

Destinataire :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

OU Annuler
Imprimer

Fiche technique

Longueur (mm)	32
Type	Rotules
Diamètre extérieur (mm)	52
Catégorie	Roulements articulées et rotules
Diamètre intérieur	32

En savoir plus

Domaine d'application:

Machines agricoles
Cylindres
Points d'articulation
Suspensions

Caractéristiques:

Nécessite un entretien.
Liaison glissière acier / acier
À fixer avec 2 vis DIN912-10.9
Filetage fin pour cylindre standard

B: 4°
C1: 27mm
D1: 38mm
D2: 70mm
D: 52mm
Diamètre de trou: 32mm
Fil: M27x2
Fil: DroiteBSP
Type: Filet femelle
Diamètre: 5.000mm
d - Diamètre intérieur: 32mm
L7 - Longueur L7: 32mm
D - Diamètre extérieur, roulement: 52mm
B - Hauteur, bague intérieure: 32mm
D1 - Diamètre extérieur, bague intérieure: 38mm
D2 - Largeur: 71mm
H1 - Distance entre base et arbre central: 80mm
L3 - Longueur du fil: 37mm
L4 - Longueur: 118mm
C1 - Hauteur, boîtier: 28mm
D4 - Hauteur, base: 38mm
D5 - Largeur, base: 66mm
ß - ß: 4°
Référence: GIHNK32LO
EAN : 8052461090740
