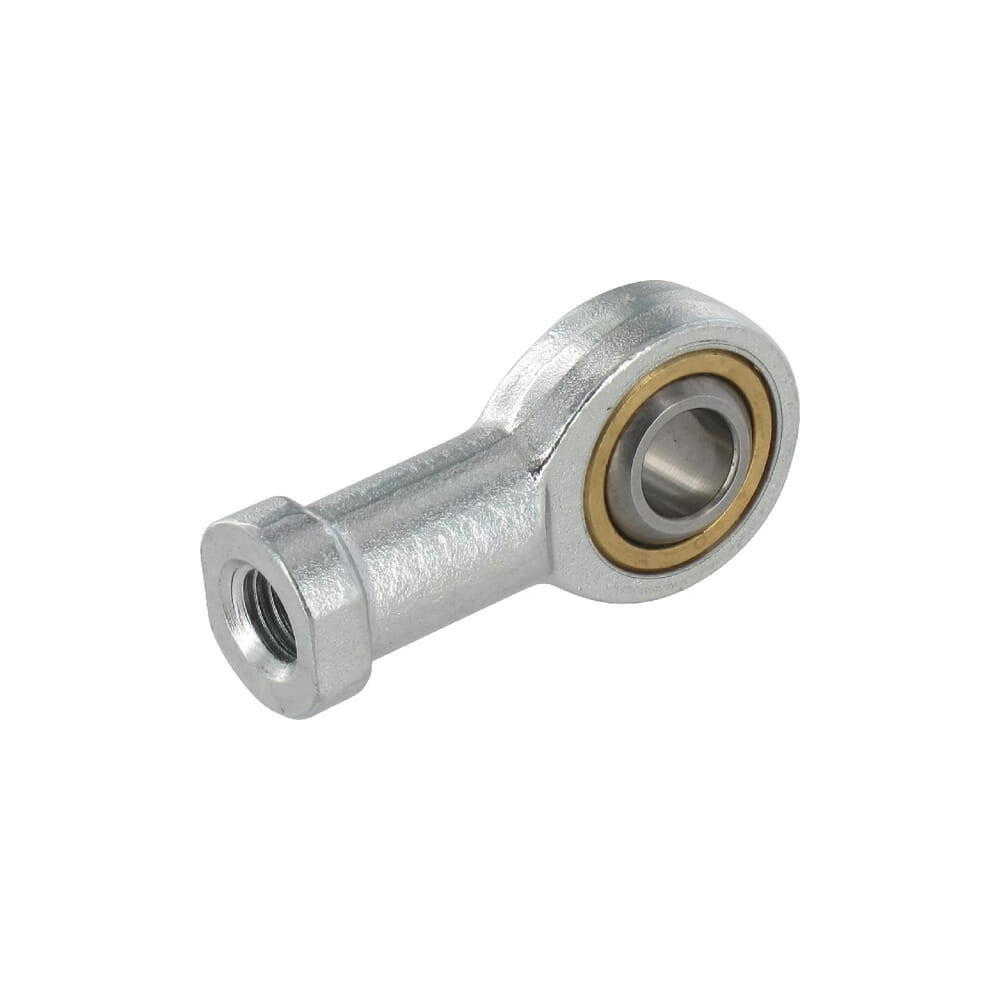

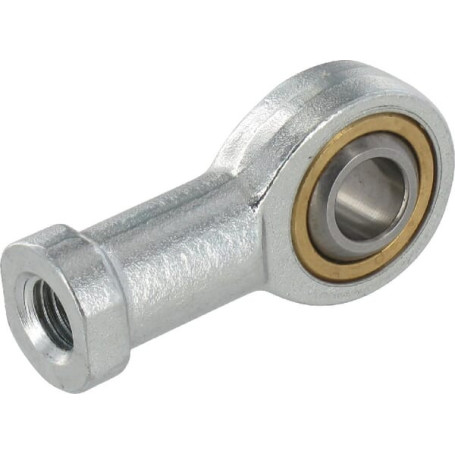

Embout de bielle - Ref: GIKR20PWINA

Référence : DA73433

En Stock

Envoyer à un ami

Envoyer à un ami

Embout de bielle - Ref: GIKR20PWINA

Destinataire :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

OU Annuler
Imprimer

Fiche technique

Longueur (mm)	33
Type	Rotules
Diamètre extérieur (mm)	40
Catégorie	Roulements articulées et rotules
Diamètre intérieur	20

En savoir plus

Convient pour le numéro d'origine: GIKR20-PW
Fil: Right
Fil: M20X1.5
Traîtement de surface: Zingué(e)
Type: Filet femelle
Référence d’origine: GIKR20-PW
d - Diamètre intérieur: 20mm
Fil: DroiteBSP
l3 - Longueur du fil: 33mm
D - Diamètre extérieur, roulement: 40mm
B - Hauteur, bague intérieure: 25mm
d5 - Ø extérieur: 50.00mm
d1 - Diamètre extérieur, bague intérieure: 24.3mm
d2 - Largeur: 50mm
h1 - Distance entre base et arbre central: 77mm
l4 - Longueur: 102mm
d3 - Fil: M20X1.5mm
W - W: 30mm
C1 - Hauteur, boîtier: 18mm
D4 - Diamètre D4: 27.5mm
L5 - Longueur L5: 10mm
dK - dk: 34.93mm
L7 - Longueur L7: 26mm
Raccord Ø: 35mm
Diamètre interne: 20.00mm
Référence: GIKR20PWINA
EAN : 4012802526103
