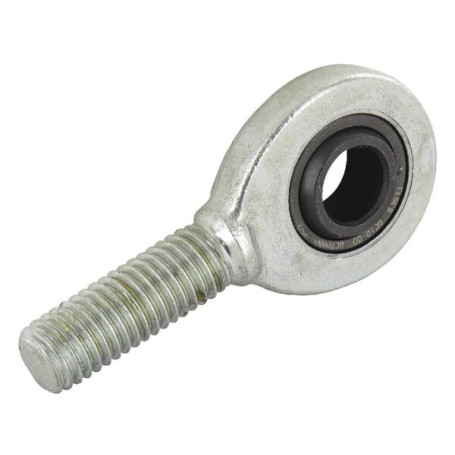

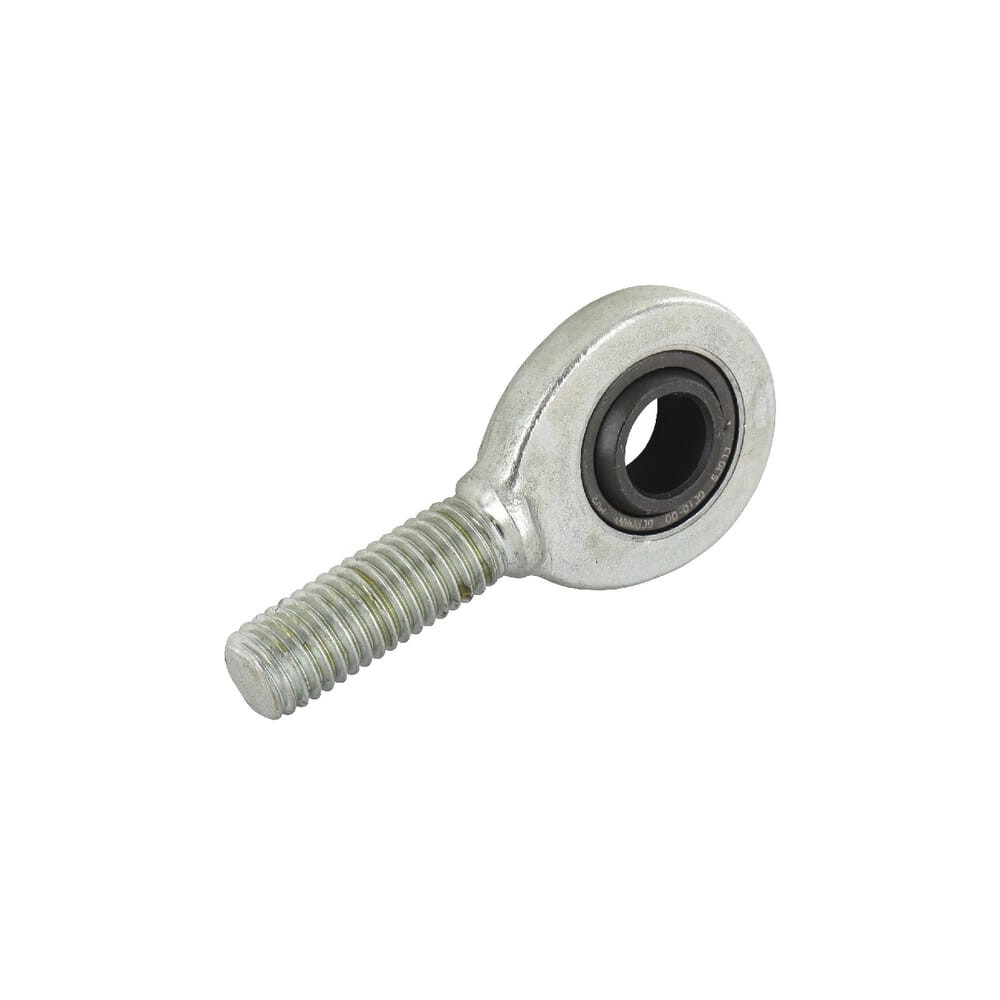

Embout de bielle - Ref: GAR15DOINA

Référence : DA73428

En Stock

Envoyer à un ami

Envoyer à un ami

Embout de bielle - Ref: GAR15DOINA

Destinataire :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

OU Annuler
Imprimer

Fiche technique

Longueur (mm)	34
Type	Rotules
Diamètre extérieur (mm)	26
Catégorie	Roulements articulées et rotules
Diamètre intérieur	15

En savoir plus

Informations techniques: Embouts à rotules avec entretien,constitués d'un embout et une rotule ,selon DIN serie de dimension E forme A ISO 6126 embout avec filtage mâle à droite
Convient pour le numéro d'origine: GAR15-DO
Traîtement de surface: Zingué(e)
Type: File male
Référence d’origine: GAR15-DO
d - Diamètre intérieur: 15mm
Fil: DroiteBSP
l1 - Longueur du fil: 34mm
D - Diamètre extérieur, roulement: 26mm
B - Hauteur, bague intérieure: 12mm
d1 - Diamètre extérieur, bague intérieure: 18.4mm
d2 - Largeur: 40mm
h - Distance entre base et arbre central: 63mm
l2 - Longueur: 83mm
d3 - Filetage mâle: M14mm
C1 - Hauteur, boîtier: 10mm
dK - dk: 22mm
l7 - Longueur L7: 20mm
ß - ß: 8°
Indices dyn. Cr: 17kN
Indices: 41,5kN
Charges de base dyn. C: 16900N
Charges de base stat. Co: 41600N
Sens de filetage: Droite
Référence: GAR15DOINA
EAN : 4012802524956
