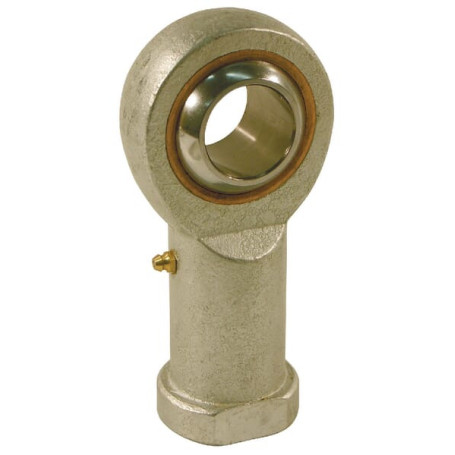

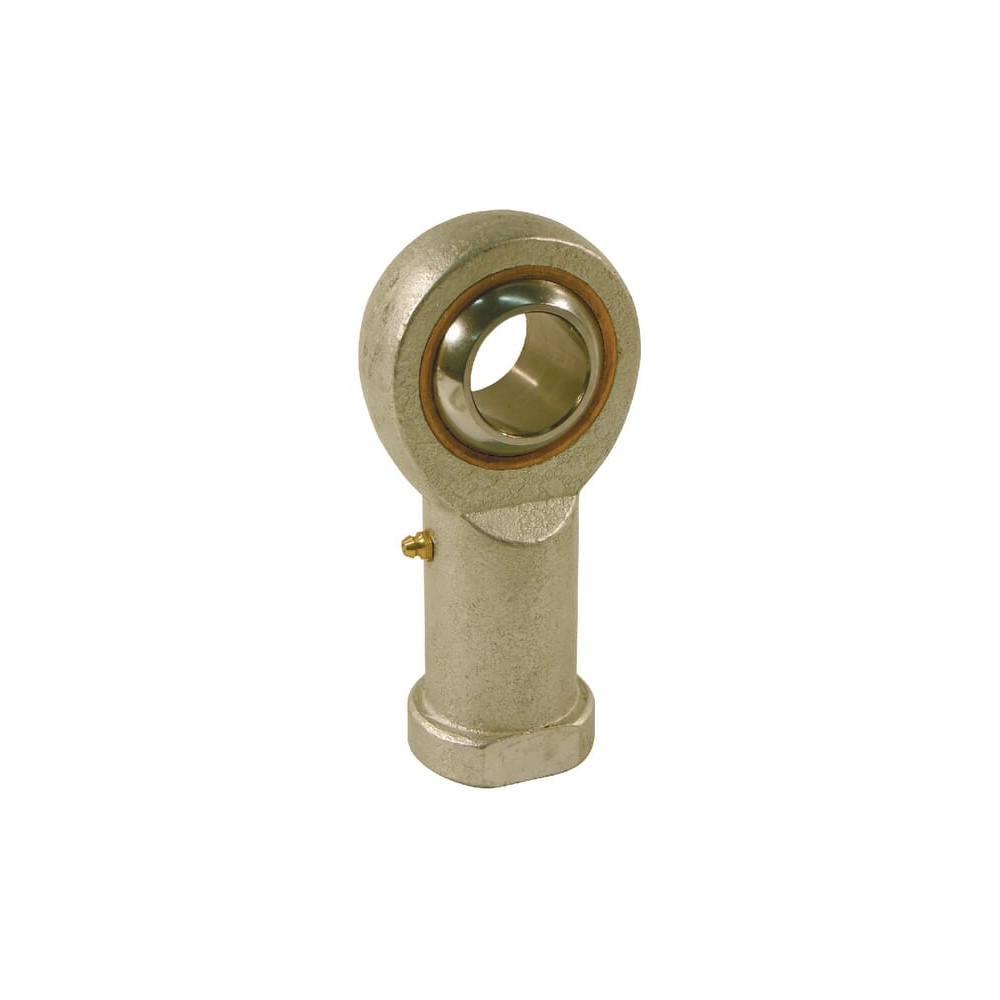

Tête de rotule - Ref: GIKFR30PB

Référence : DA73368

En Stock

Envoyer à un ami

Envoyer à un ami

Tête de rotule - Ref: GIKFR30PB

Destinataire :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

OU Annuler
Imprimer

Fiche technique

Longueur (mm)	37
Type	Rotules
Diamètre extérieur (mm)	55
Catégorie	Roulements articulées et rotules

En savoir plus

Domaine d'application:

Machines agricoles
Cylindres
Points d'articulation
Suspensions

Caractéristiques:

Nécessite un entretien.
Liaison glissière acier / bronze

d - Diamètre des trous: 30mm
B - Longueur des perçages: 37mm
d5 - Diamètre extérieur du roulement: 55mm
d1 - Diamètre extérieur de bague intérieure: 34,8mm
dK - Diamètre extérieure de la balle: 50,8mm
ß - Angle du bord: 17°
W - Diamètre extérieur de la base: 41mm
l5 - Hauteur de la base: 15mm
Distance entre l'arbre et le centre: 37mm
d4 - Diamètre de l'arbre: 40mm
d3 - Diamètre de filetage: M30
Pas de vis: 2.00mm
Sens de filetage: Droite
l3 - Longueur de filetage: 51mm
h1 - Distance entre le centre du perçage et le fond: 110mm
C1 - Largeur de la tête (longueur du trou): 25mm
l4 - Hauteur totale: 145mm
Traitement de surface: Zingué
Traîtement de surface: Zingué(e)
Fil: DroiteBSP
Type: Filet femelle
Référence: GIKFR30PB
EAN : 8052461091778
