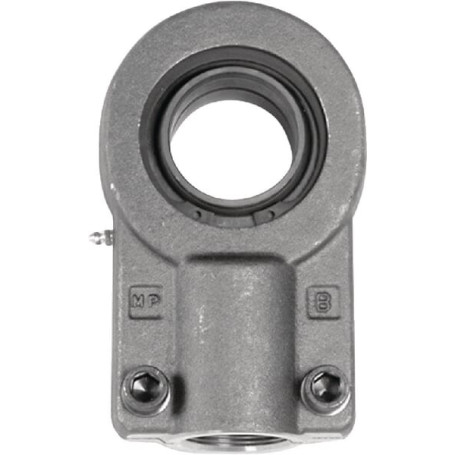

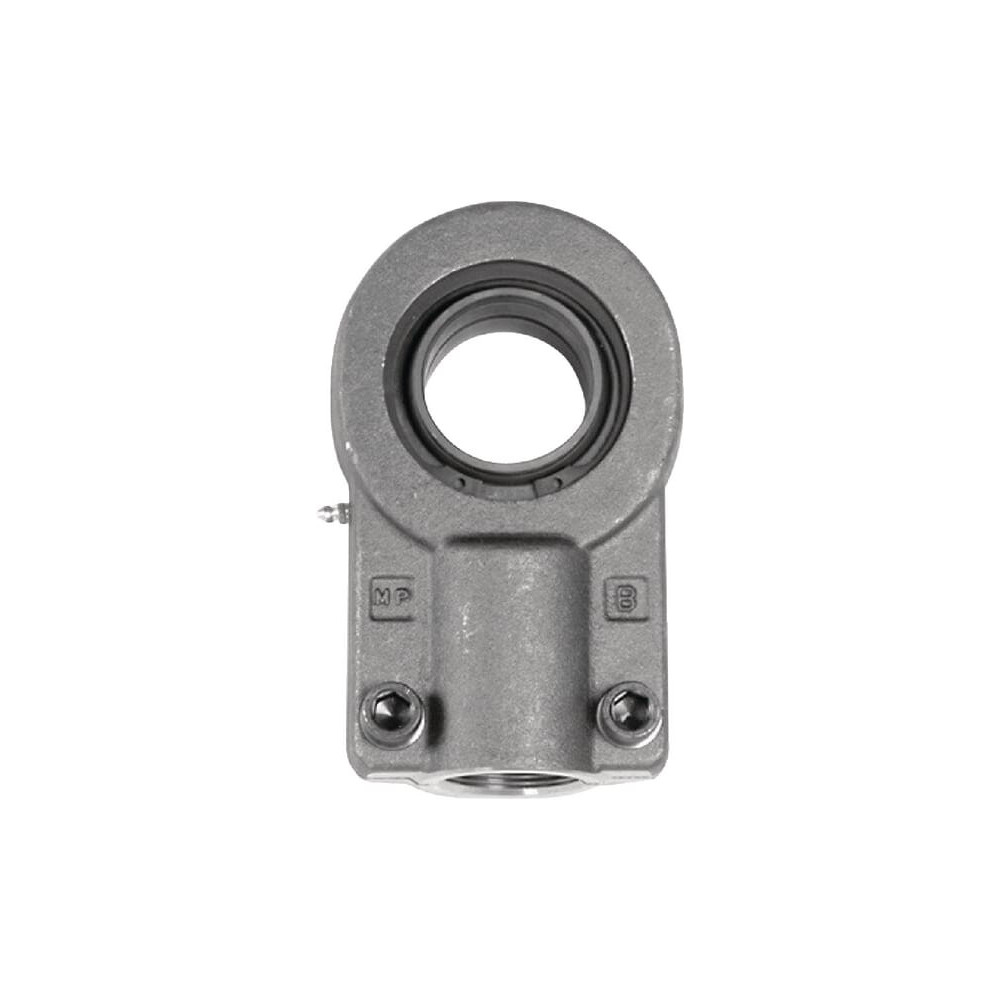

Tête de rotule - Ref: GIHNK40LO

Référence : DA73244

En Stock

Envoyer à un ami

Envoyer à un ami

Tête de rotule - Ref: GIHNK40LO

Destinataire :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

OU Annuler
Imprimer

Fiche technique

Longueur (mm)	41
Type	Rotules
Diamètre extérieur (mm)	62
Catégorie	Roulements articulées et rotules
Diamètre intérieur	40

En savoir plus

Domaine d'application:

Machines agricoles
Cylindres
Points d'articulation
Suspensions

Caractéristiques:

Nécessite un entretien.
Liaison glissière acier / acier
À fixer avec 2 vis DIN912-10.9
Filetage fin pour cylindre standard

B: 4°
C1: 32mm
D1: 46mm
D2: 89mm
D: 62mm
Diamètre de trou: 40mm
Fil: M33x2
Fil: DroiteBSP
Type: Filet femelle
Diamètre: 5.000mm
d - Diamètre intérieur: 40mm
L7 - Longueur L7: 41mm
D - Diamètre extérieur, roulement: 62mm
B - Hauteur, bague intérieure: 40mm
D1 - Diamètre extérieur, bague intérieure: 46mm
D2 - Largeur: 90mm
H1 - Distance entre base et arbre central: 97mm
L3 - Longueur du fil: 46mm
L4 - Longueur: 146mm
C1 - Hauteur, boîtier: 33mm
D4 - Hauteur, base: 47mm
D5 - Largeur, base: 80mm
ß - ß: 4°
Référence: GIHNK40LO
EAN : 8052461090757
