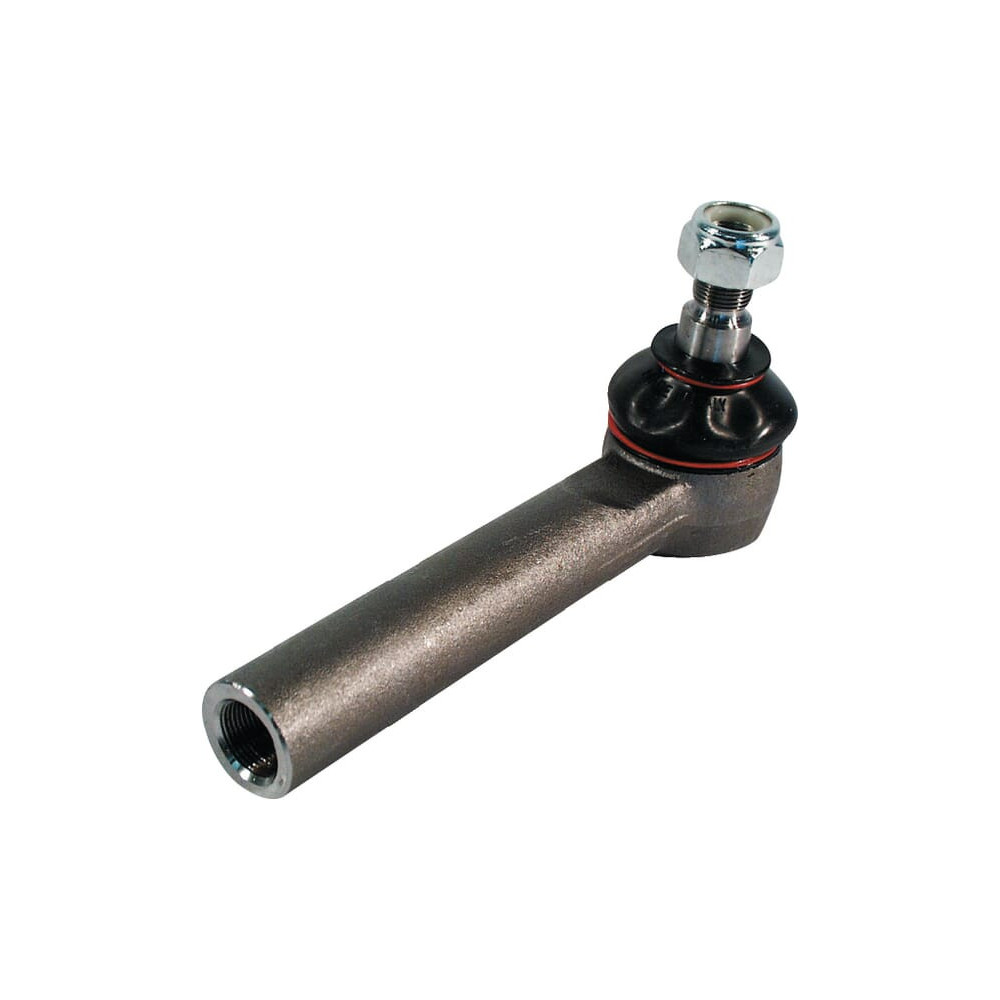

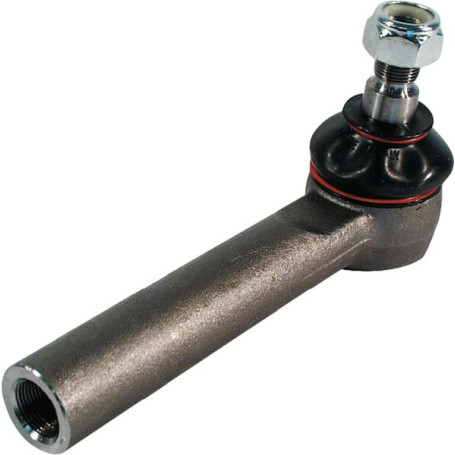

Extrémité de rotule de direction - Case IH - Ref: SHP002KR

Référence : DA55606

En Stock

Imprimer

Fiche technique

Catégorie	Pont avant 4RM Rigide
Modèle CaseIH	5130
Modèle CaseIH	5150
Modèle CaseIH	5120
Modèle CaseIH	5140

En savoir plus

Description détaillée : Tête de rotule avec filetage interne, long
C - Diamètre du filetage - côté tige : M24
C - Pas de vis - côté tige : 1.50 mm
D1Diamètre de raccord minimal : 23,5 mm
D2Diamètre de raccord maximal : 26,5 mm
E - Longueur du cône arrière : 30 mm
F - Diamètre de filetage - à l’extrémité : M20
F - Pas de vis : 1.50 mm
A - Longueur de travail : 210 mm
Longueur totale : 205 mm
Longueur de filetage - côté tige : 62 mm
C - Type de filetage - côté tige : Métrique
C - Sens de filetage - côté tige : Gauche
Longueur du filetage (mm) de l'axe filté à l’extrémité de bille de rotule : 27,5 mm
F - Type de filetage - à l’extrémité : Métrique
F - Sens du filetage - à l’extrémité : Droite
Largeur de tête : 35 mm
B - Diamètre de tige extérieure : 34 mm
Courbé : Non
Marque : Adaptable
