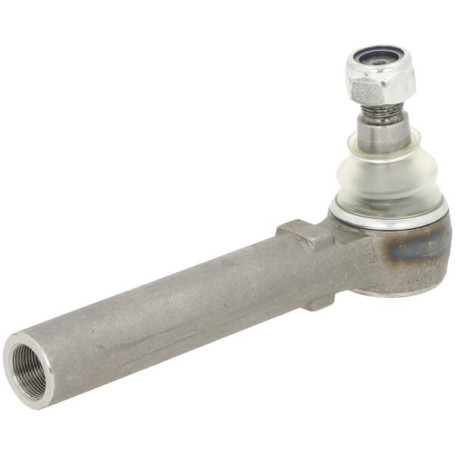

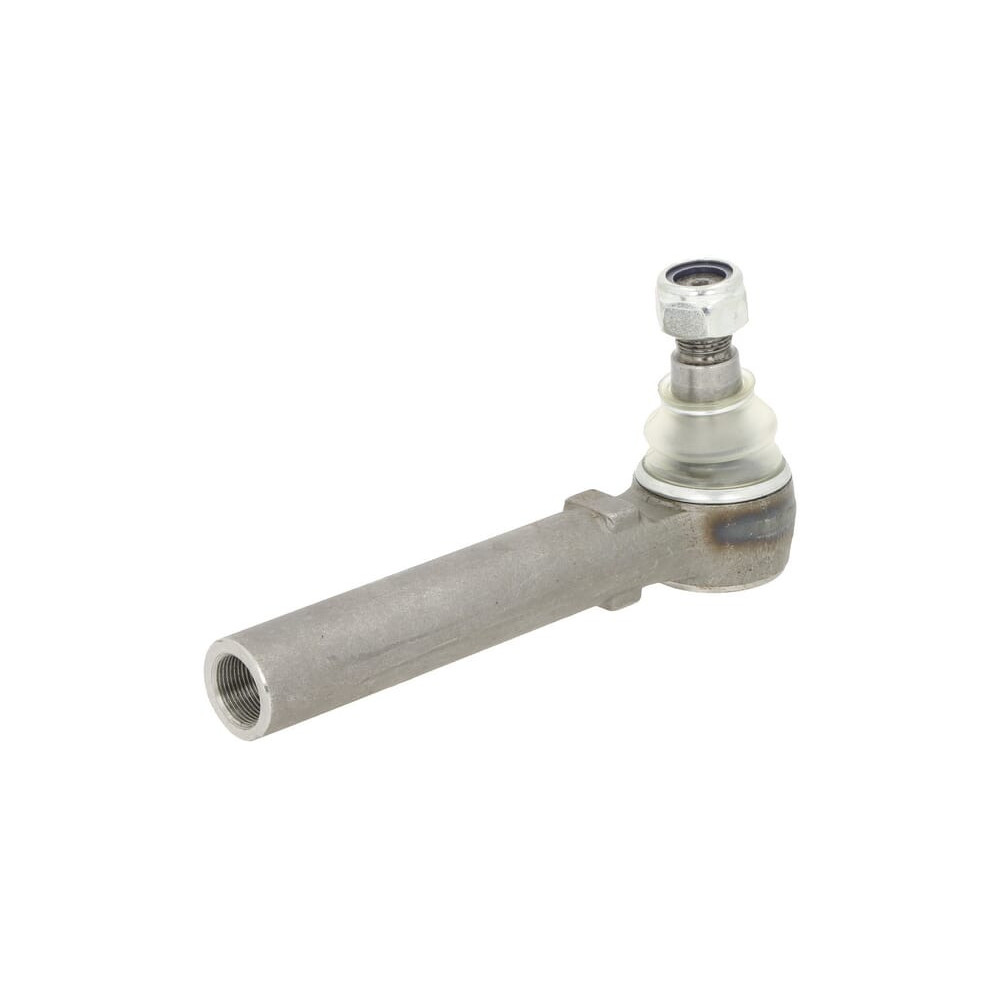

Extrémité de rotule de direction - Case IH - Ref: SHP510KR

DA55605

delivery_truck_iconEn Stock

Veuillez nous contacter pour connaitre le prix !

Via le formulaire contact ou par téléphone au 05.55.98.42.33

Fiche technique

Catégorie Pont avant 4RM Rigide
Modèle CaseIH 5130
Modèle CaseIH 5150
Modèle CaseIH 5120
Modèle CaseIH 5140

En savoir plus

Description détaillée : Tête de rotule avec filetage interne, long
C - Diamètre du filetage - côté tige : M22
C - Pas de vis - côté tige : 1.50 mm
D1Diamètre de raccord minimal : 23,5 mm
D2Diamètre de raccord maximal : 26,5 mm
E - Longueur du cône arrière : 30 mm
F - Diamètre de filetage - à l’extrémité : M20
F - Pas de vis : 1.50 mm
A - Longueur de travail : 210 mm
Longueur totale : 210 mm
Longueur de filetage - côté tige : 62 mm
C - Type de filetage - côté tige : Métrique
C - Sens de filetage - côté tige : Gauche
Longueur du filetage (mm) de l'axe filté à l’extrémité de bille de rotule : 27,5 mm
F - Type de filetage - à l’extrémité : Métrique
F - Sens du filetage - à l’extrémité : Droite
Largeur de tête : 35 mm
B - Diamètre de tige extérieure : 34 mm
Courbé : Non
Marque : Adaptable
