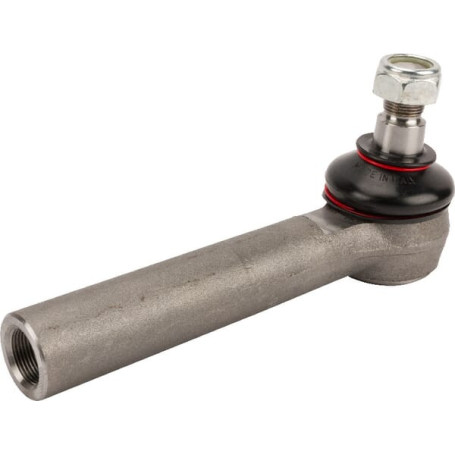

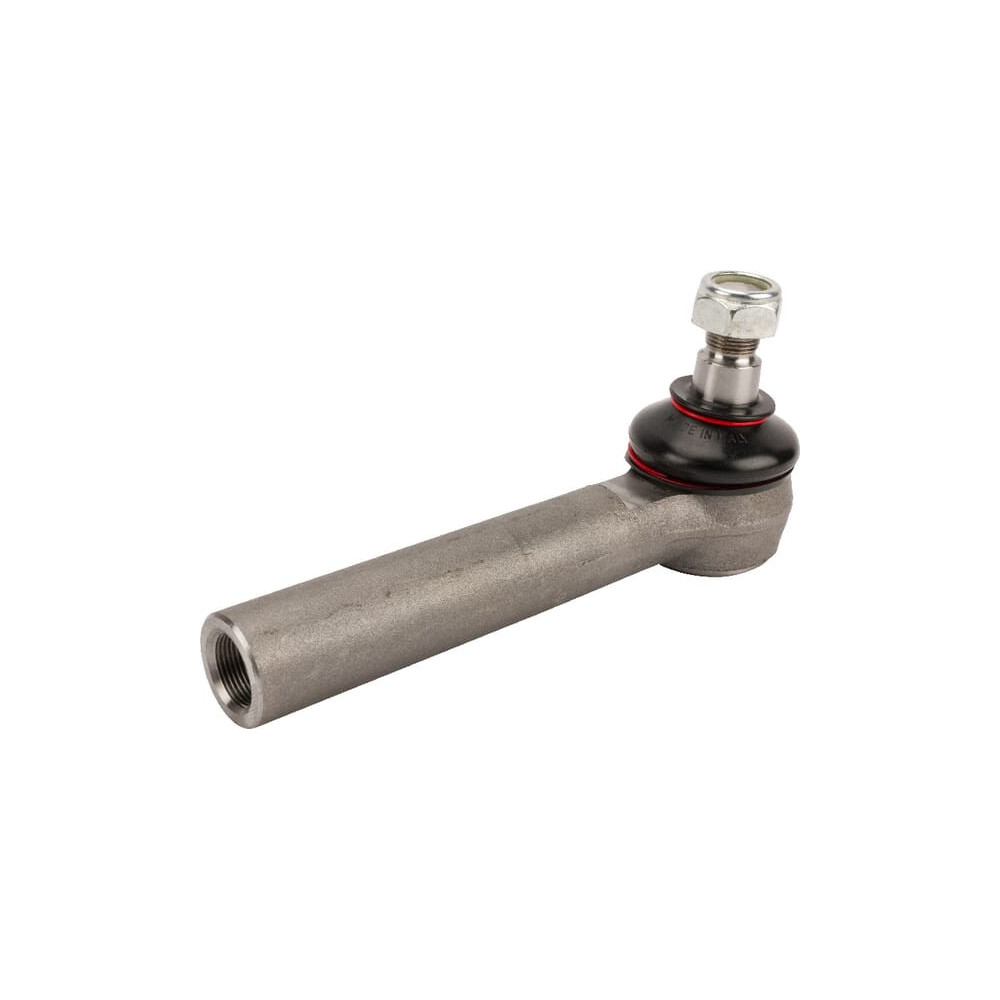

Extrémité de rotule de direction - Case IH - Ref: SHP001KR

Référence : DA55601

En Stock

Imprimer

Fiche technique

Catégorie	Pont avant 4RM Rigide
Modèle CaseIH	5130
Modèle CaseIH	5150
Modèle CaseIH	5230
Modèle CaseIH	5250
Modèle CaseIH	5120
Modèle CaseIH	5140
Modèle CaseIH	5220
Modèle CaseIH	5240

En savoir plus

Description détaillée : Tête de rotule avec filetage interne, long
C - Diamètre du filetage - côté tige : M24
C - Pas de vis - côté tige : 1.50 mm
D1Diamètre de raccord minimal : 23,5 mm
D2Diamètre de raccord maximal : 26,5 mm
E - Longueur du cône arrière : 30 mm
F - Diamètre de filetage - à l’extrémité : M20
F - Pas de vis : 1.50 mm
A - Longueur de travail : 210 mm
Longueur totale : 205 mm
Longueur de filetage - côté tige : 62 mm
C - Type de filetage - côté tige : Métrique
C - Sens de filetage - côté tige : Droite
Longueur du filetage (mm) de l'axe filté à l’extrémité de bille de rotule : 27,5 mm
F - Type de filetage - à l’extrémité : Métrique
F - Sens du filetage - à l’extrémité : Droite
Largeur de tête : 35 mm
B - Diamètre de tige extérieure : 34 mm
Courbé : Non
Marque : Adaptable
