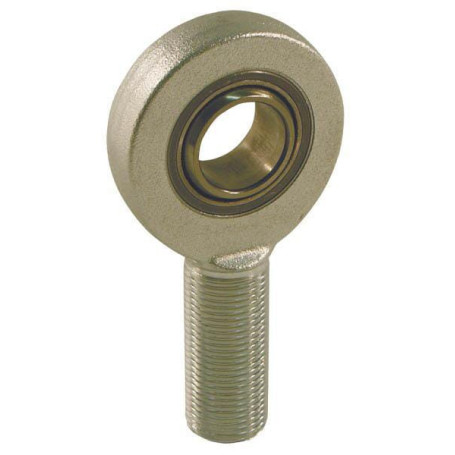

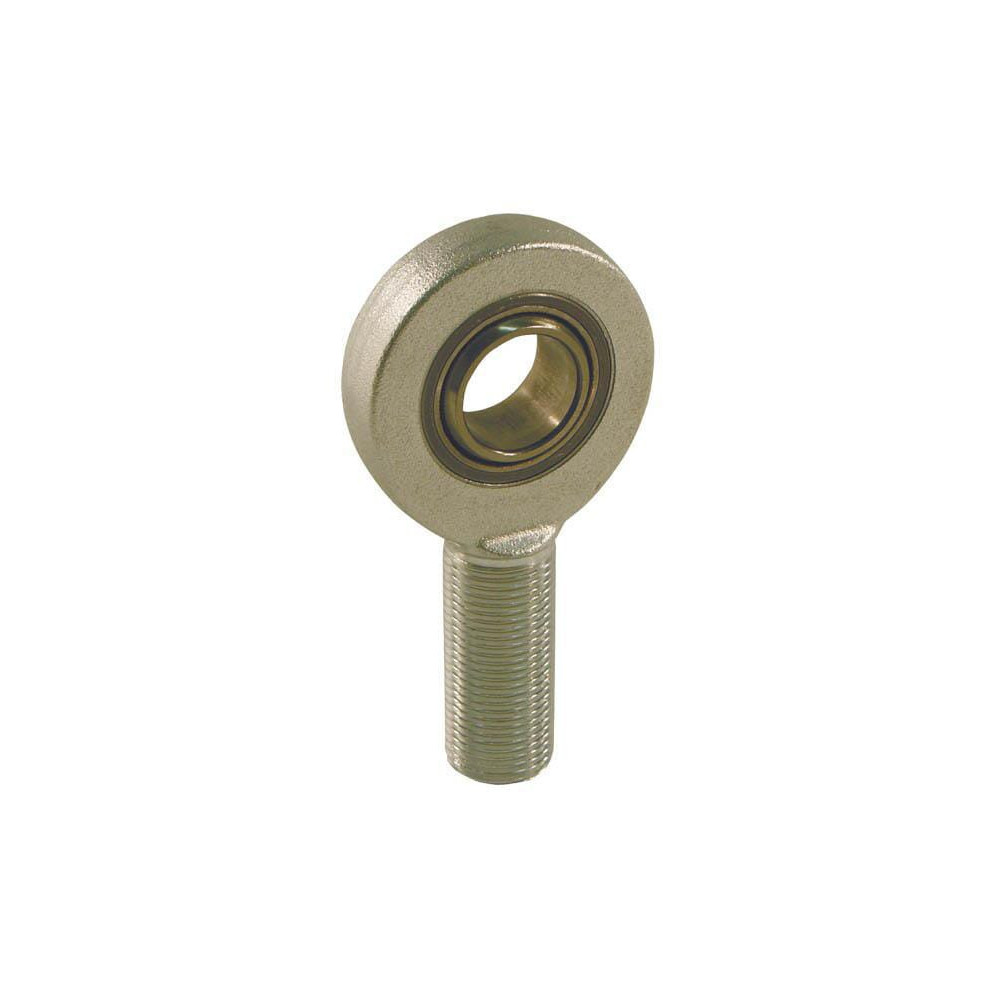

Embout de bielle - Ref: GAR20DO2RSINA

Référence : DA73985

En Stock

Envoyer à un ami

Envoyer à un ami

Embout de bielle - Ref: GAR20DO2RSINA

Destinataire :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

OU Annuler
Imprimer

Fiche technique

Longueur (mm)	16
Type	Rotules
Diamètre extérieur (mm)	35
Catégorie	Roulements articulées et rotules

En savoir plus

Description détaillée: Rotules INA, série GAR..DO-2RS
Informations techniques: Les rotules requérant de l'entretien sont des unités composées d'une rotule et d'un roulement articulé. Selon la série de dimension E de la norme DIN, forme A selon ISO 6126, tige à filetage extérieur à droite.
d - Diamètre des trous: 20mm
B - Longueur des perçages: 16mm
D - Diamètre extérieur du roulement: 35mm
d1 - Diamètre extérieur de bague intérieure: 24,1mm
Angle du bord: 9°
Longueur totale: 104,5mm
Distance entre l'arbre et le centre: 27,5mm
d3 - Diamètre de filetage: M20
Pas de vis: 1.50mm
Sens de filetage: Droite
L1 - Longueur de filetage: 43mm
h - Distance entre le centre du perçage et le fond: 78mm
Diamètre extérieur de tête: 53mm
C1 - Largeur de la tête (longueur du trou): 13mm
Traitement de surface: Zingué
Charge axiale de base dynamique: 29600N
Charge radiale de base statique: 75600N
Référence d’origine: GAR20-DO-2RS
Poids: 0,3kg
Traîtement de surface: Zingué(e)
Fil: DroiteBSP
Type: File male
Référence: GAR20DO2RSINA
EAN : 4012802524987
