En StockFiche technique
| Longueur (mm) | 22 |
| Type | Rotules |
| Diamètre extérieur (mm) | 16 |
| Catégorie | Roulements articulées et rotules |
| Diamètre intérieur | 8 |
En savoir plus

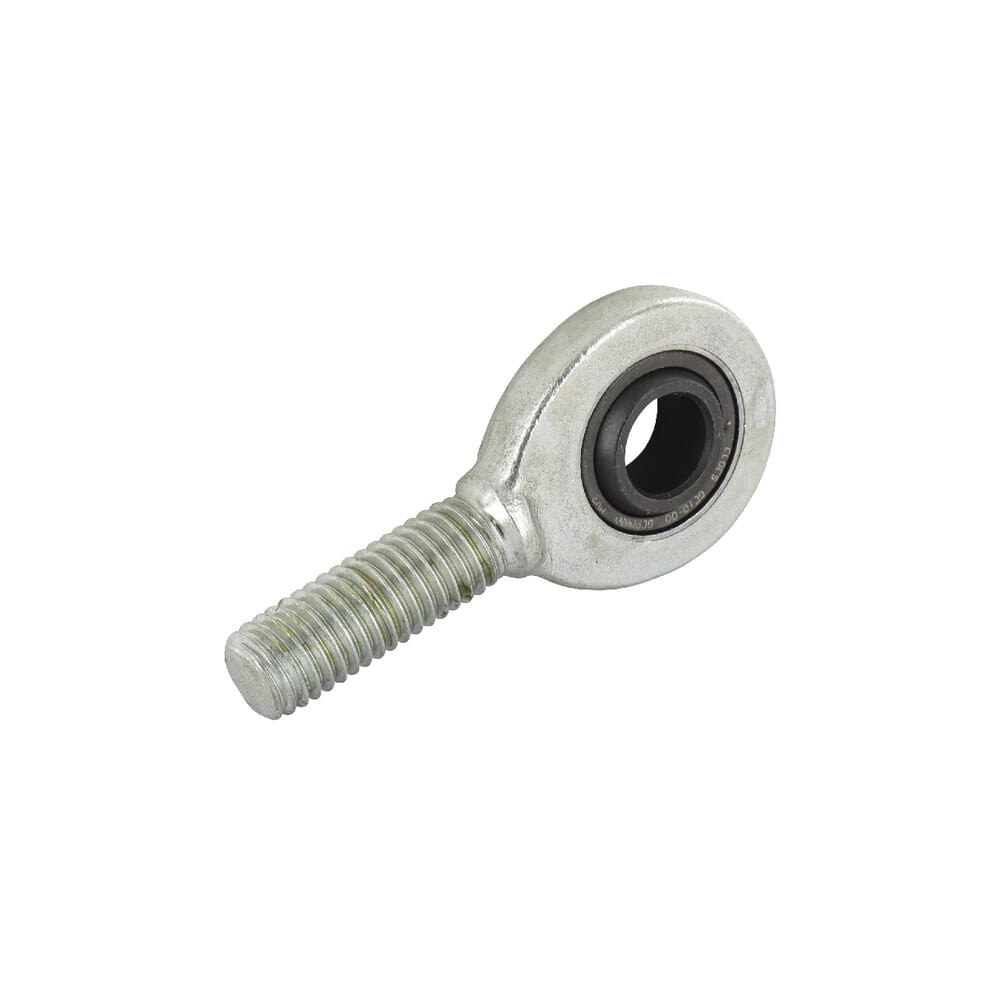

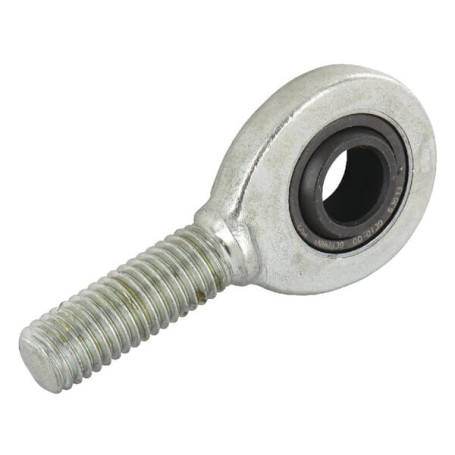

Informations techniques: Embouts à rotules avec entretien,constitués d'un embout et une rotule ,selon DIN serie de dimension E forme A ISO 6126 embout avec filtage mâle à droite
Convient pour le numéro d'origine: GAR8-DO
Traîtement de surface: Zingué(e)
Type: File male
Référence d’origine: GAR8-DO
d - Diamètre intérieur: 8 mm
Fil: Droite BSP
l1 - Longueur du fil: 22 mm
D - Diamètre extérieur, roulement: 16 mm
B - Hauteur, bague intérieure: 8 mm
Ø extérieur: 24.00 mm
d1 - Diamètre extérieur, bague intérieure: 10.2 mm
d2 - Largeur: 24 mm
h - Distance entre base et arbre central: 42 mm
l2 - Longueur: 54 mm
d3 - Filetage mâle: M8 mm
C1 - Hauteur, boîtier: 6 mm
dK - dk: 13 mm
l7 - Longueur L7: 14 mm
ß - ß: 15 °
Indices dyn. Cr: 5,5 kN
Indices: 12,9 kN
Diamètre interne: 8.00 mm
Charges de base dyn. C: 5590 N
Charges de base stat. Co: 12900 N
Référence: GAR8DOINA
