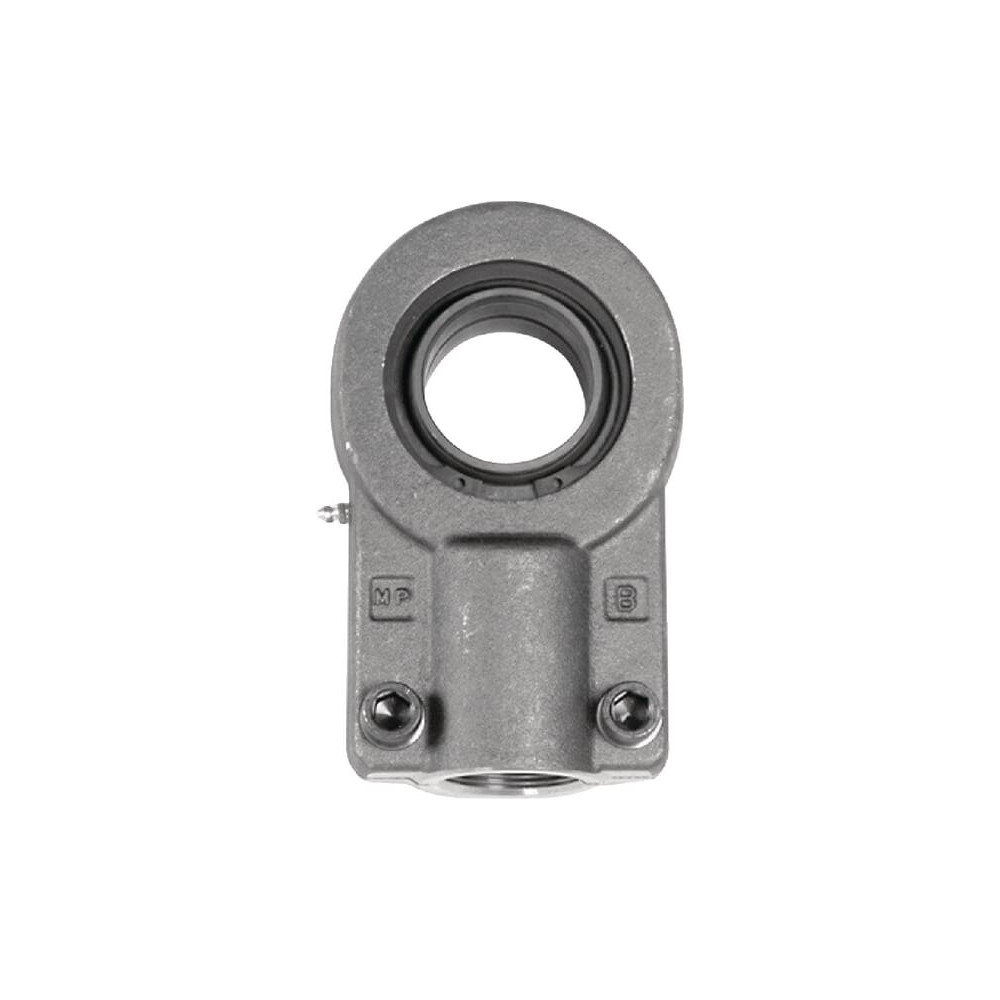

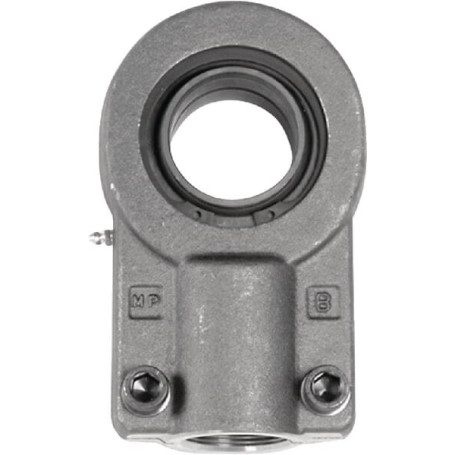

Tête de rotule - Ref: GIHNK20LO

Référence : DA73767

En Stock

Envoyer à un ami

Envoyer à un ami

Tête de rotule - Ref: GIHNK20LO

Destinataire :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

OU Annuler
Imprimer

Fiche technique

Longueur (mm)	22
Type	Rotules
Diamètre extérieur (mm)	35
Catégorie	Roulements articulées et rotules
Diamètre intérieur	20

En savoir plus

Domaine d'application:

Machines agricoles
Cylindres
Points d'articulation
Suspensions

Caractéristiques:

Nécessite un entretien.
Liaison glissière acier / acier
À fixer avec 2 vis DIN912-10.9
Filetage fin pour cylindre standard

B: 4 °
C1: 17 mm
D1: 25 mm
D2: 47 mm
D: 35 mm
Diamètre de trou: 20 mm
Fil: M16x1.5
Fil: Droite BSP
Type: Filet femelle
Diamètre: 5.000 mm
d - Diamètre intérieur: 20 mm
L7 - Longueur L7: 22 mm
D - Diamètre extérieur, roulement: 35 mm
B - Hauteur, bague intérieure: 20 mm
D1 - Diamètre extérieur, bague intérieure: 25 mm
D2 - Largeur: 47 mm
H1 - Distance entre base et arbre central: 52 mm
L3 - Longueur du fil: 23 mm
L4 - Longueur: 75.2 mm
C1 - Hauteur, boîtier: 17 mm
D4 - Hauteur, base: 25 mm
D5 - Largeur, base: 47 mm
ß - ß: 4 °
Référence: GIHNK20LO
EAN - : 8052461090726
