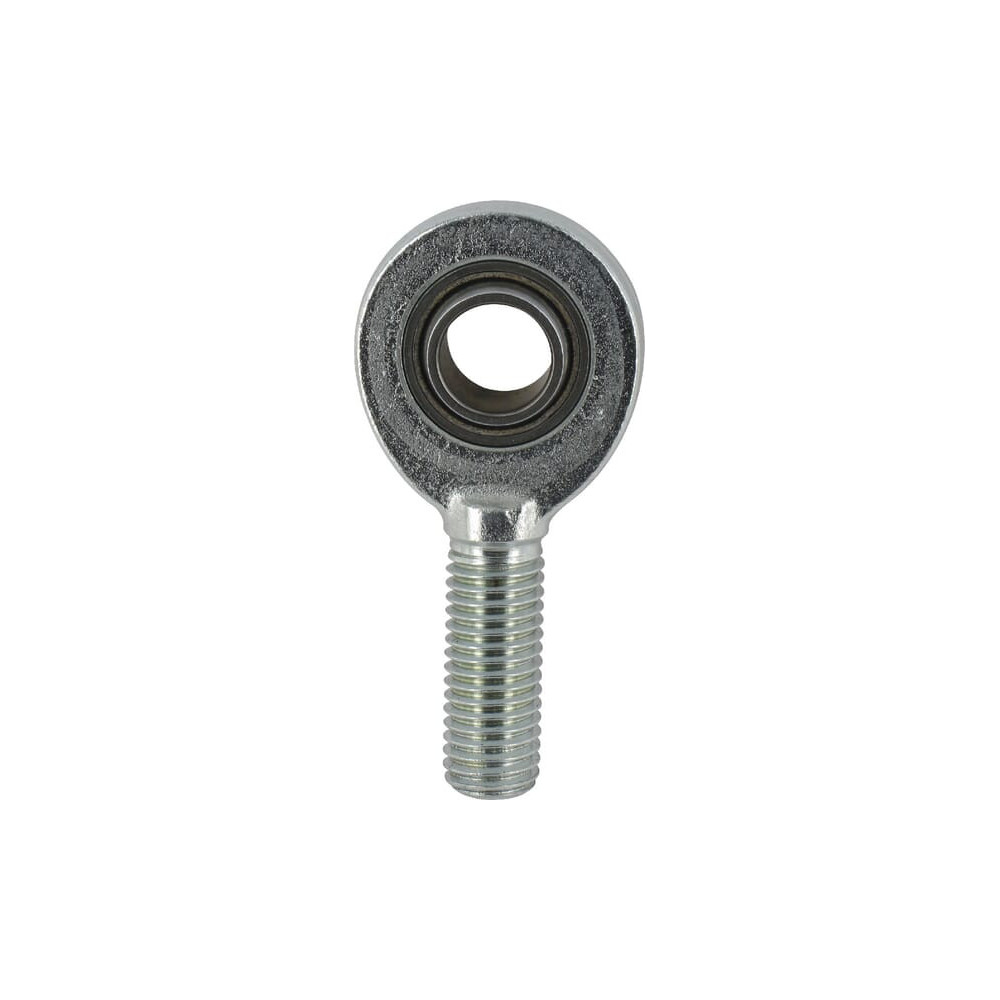

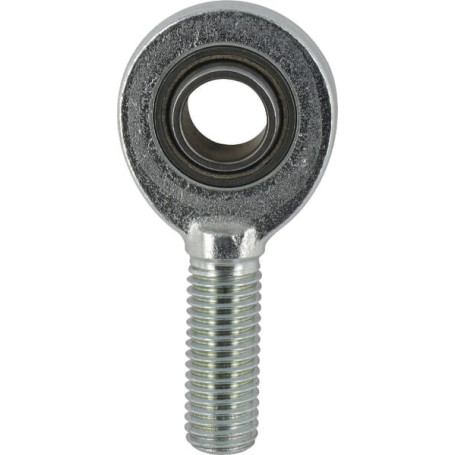

Embout de bielle - Ref: GAR10UKINA

DA73637

delivery_truck_iconEn Stock

27,65 € HT

Fiche technique

Longueur (mm) 26
Type Rotules
Diamètre extérieur (mm) 19
Catégorie Roulements articulées et rotules
Diamètre intérieur 10

En savoir plus

Informations techniques: Embouts à rotules sans entretien,constitués d'un embout et une rotule sans entretien,selon DIN serie de dimension E forme A ISO 6126 embout avec filtage mâle
Convient pour le numéro d'origine: GAR10-UK
Traîtement de surface: Zingué(e)
Type: File male
Référence d’origine: GAR10-UK
d - Diamètre intérieur: 10mm
Fil: DroiteBSP
l - Longueur du fil: 26mm
d3 - Filetage mâle: M10
D - Diamètre extérieur, roulement: 19mm
B - Hauteur, bague intérieure: 9mm
Ø extérieur: 29mm
d1 - Diamètre extérieur, bague intérieure: 13.2mm
d2 - Largeur: 29mm
h - Distance entre base et arbre central: 48mm
l2 - Longueur: 62.5mm
C1 - Hauteur, boîtier: 7mm
dk - dk: 16mm
l7 - Longueur L7: 15mm
α - ß: 12°
Indices dyn. Cr: 8,65kN
Indices: 20,6kN
Diamètre interne: 10.00mm
Charges de base dyn. C: 8640N
Charges de base stat. Co: 20600N
Référence: GAR10UKINA
EAN - : 4012802523591
