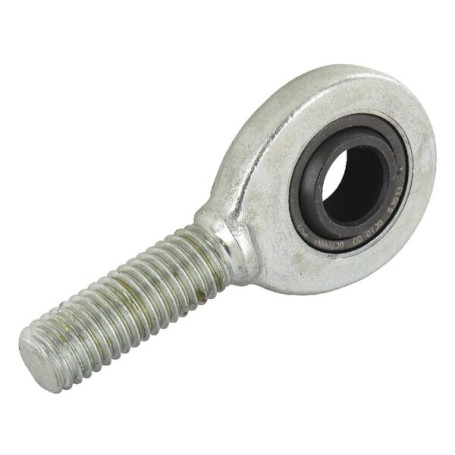

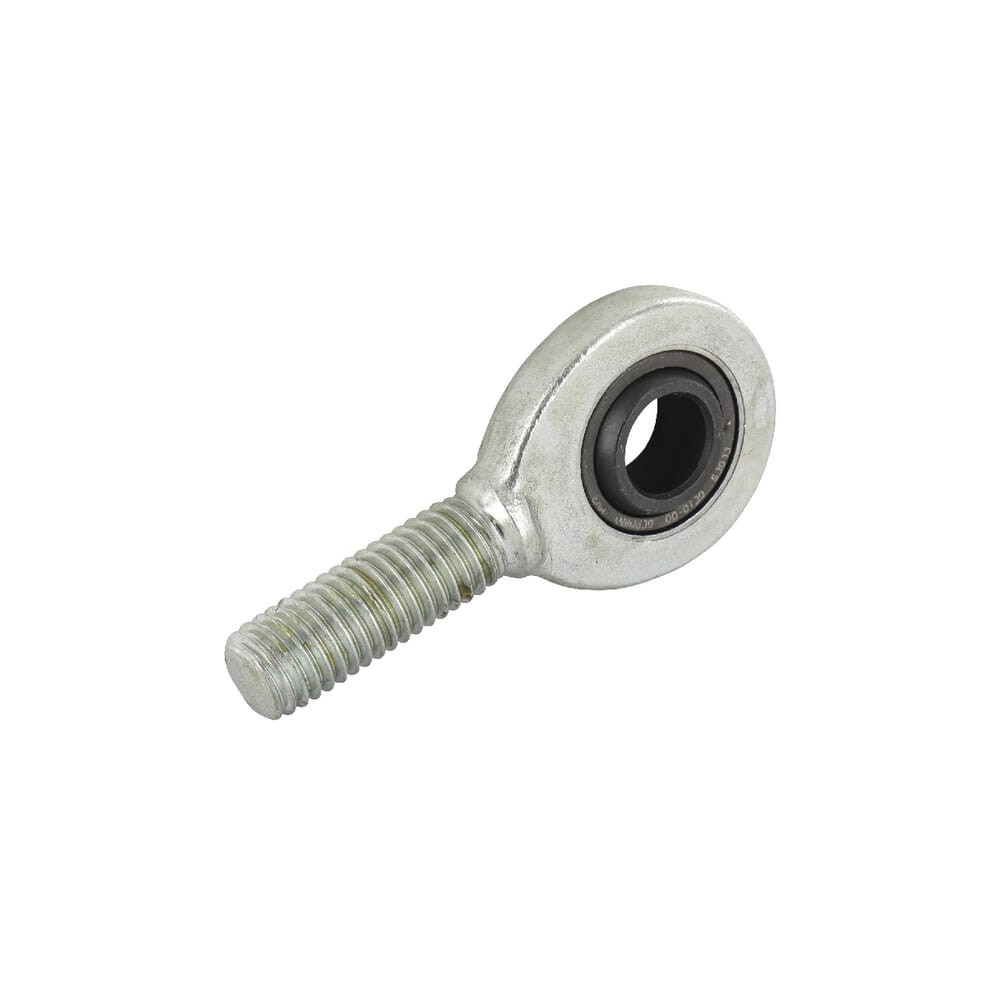

Embout de bielle - Ref: GAR10DOINA

Référence : DA73636

En Stock

Envoyer à un ami

Envoyer à un ami

Embout de bielle - Ref: GAR10DOINA

Destinataire :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

OU Annuler
Imprimer

Fiche technique

Longueur (mm)	26
Type	Rotules
Diamètre extérieur (mm)	19
Catégorie	Roulements articulées et rotules
Diamètre intérieur	10

En savoir plus

Informations techniques: Embouts à rotules avec entretien,constitués d'un embout et une rotule ,selon DIN serie de dimension E forme A ISO 6126 embout avec filtage mâle à droite
Convient pour le numéro d'origine: GAR10-DO
Traîtement de surface: Zingué(e)
Type: File male
Référence d’origine: GAR10-DO
d - Diamètre intérieur: 10mm
Fil: DroiteBSP
l1 - Longueur du fil: 26mm
D - Diamètre extérieur, roulement: 19mm
B - Hauteur, bague intérieure: 9mm
Ø extérieur: 29.00mm
d1 - Diamètre extérieur, bague intérieure: 13.2mm
d2 - Largeur: 29mm
h - Distance entre base et arbre central: 48mm
l2 - Longueur: 62.5mm
d3 - Filetage mâle: M10mm
C1 - Hauteur, boîtier: 7mm
dK - dk: 16mm
l7 - Longueur L7: 15mm
ß - ß: 12°
Indices dyn. Cr: 8,15kN
Indices: 20,6kN
Diamètre interne: 10.00mm
Charges de base dyn. C: 8160N
Charges de base stat. Co: 20600N
Référence: GAR10DOINA
EAN - : 4012802523065
