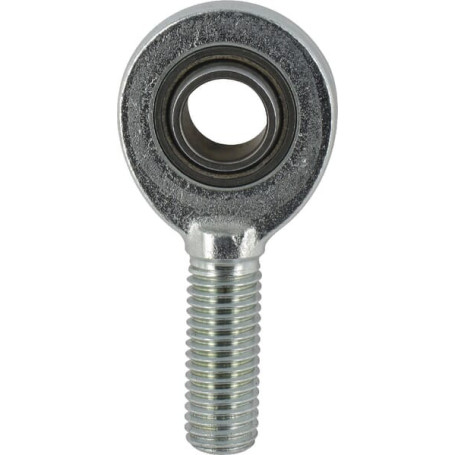

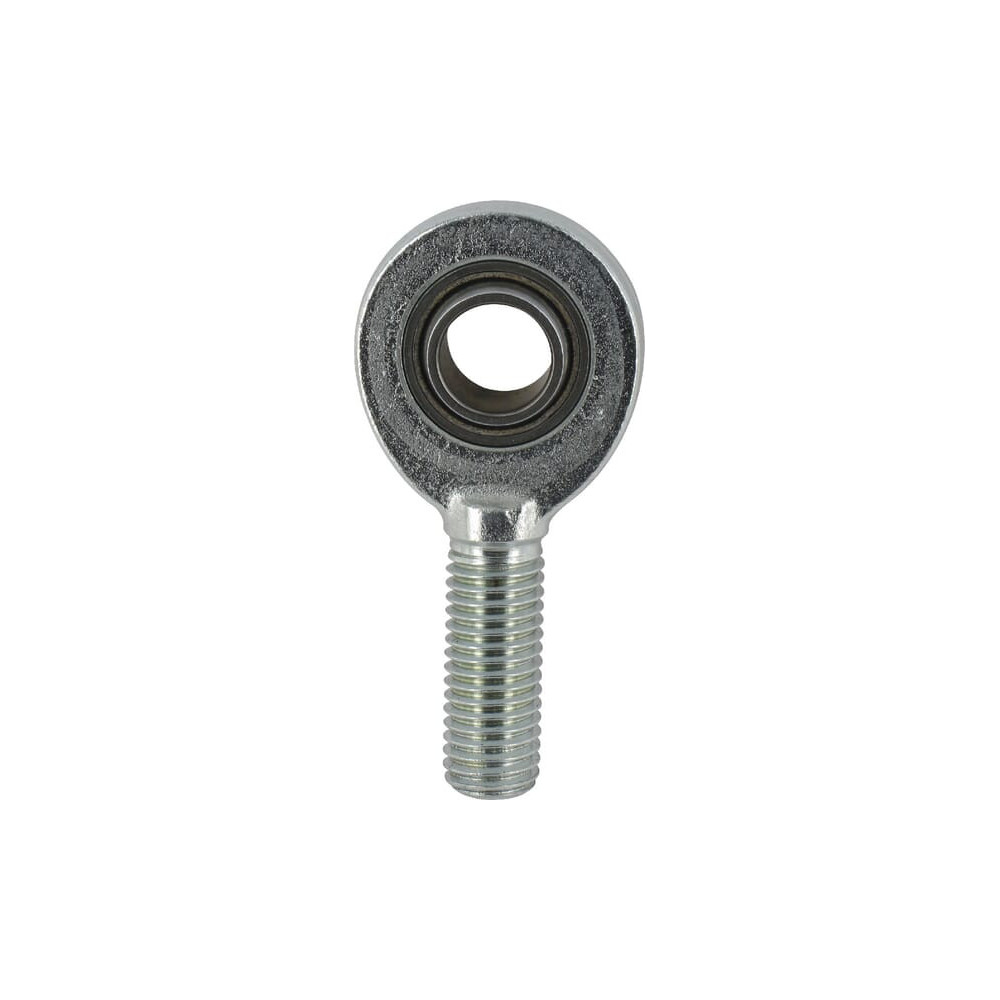

Embout de bielle - Ref: GAR20UKINA

Référence : DA73236

En Stock

Envoyer à un ami

Envoyer à un ami

Embout de bielle - Ref: GAR20UKINA

Destinataire :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

OU Annuler
Imprimer

Fiche technique

Longueur (mm)	43
Type	Rotules
Diamètre extérieur (mm)	35
Catégorie	Roulements articulées et rotules
Diamètre intérieur	20

En savoir plus

Informations techniques: Embouts à rotules sans entretien,constitués d'un embout et une rotule sans entretien,selon DIN serie de dimension E forme A ISO 6126 embout avec filtage mâle
Convient pour le numéro d'origine: GAR20-UK
Traîtement de surface: Zingué(e)
Type: File male
Référence d’origine: GAR20-UK
d - Diamètre intérieur: 20mm
Fil: DroiteBSP
l - Longueur du fil: 43mm
d3 - Filetage mâle: M20x1.5
D - Diamètre extérieur, roulement: 35mm
B - Hauteur, bague intérieure: 16mm
Ø extérieur: 53mm
d1 - Diamètre extérieur, bague intérieure: 24.1mm
d2 - Largeur: 53mm
h - Distance entre base et arbre central: 78mm
l2 - Longueur: 104.5mm
C1 - Hauteur, boîtier: 13mm
dk - dk: 29mm
l7 - Longueur L7: 27mm
α - ß: 9°
Indices dyn. Cr: 31,5kN
Indices: 75,6kN
Charges de base dyn. C: 31300N
Charges de base stat. Co: 75600N
Référence: GAR20UKINA
EAN - : 4012802525137
